H05V5V5-F (Cables de energía y control)
Aplicaciones
Estos cables se utilizan para uso flexible para esfuerzos mecánicos medios con movimiento libre sin esfuerzo de tracción o movimientos forzados, en espacios secos, húmedos y mojados pero no son adecuados para espacios al aire libre. Están diseñados como cables de control y conexión para máquinas, maquinas-herramienta, cintas transportadoras y líneas de producción. Estos cables han sido sometidos a ensayo de conformadidad con DIN VDE 0207 y 0473 y se ha comprobado que son totalmente oleorresistentes. No se ven afectados por las influencias de productos químicos.
Construcción
- Conductor: Cobre electrolítico Clase 5.
- S/Norma: UNE-EN 60228 (VDE 0295)
- Aislamiento: PVC tipo TI2
- S/Norma: UNE 21031-1 (VDE 0281-1)
- Formación: Conductores cableados
- Cód. colores: S/Norma: DIN 47100
- Cubierta ext.: PVC tipo TM5, S/UNE 21031-1 (VDE 0281-1)
- Color: Gris
Características
- No propagador de la llama. S/Norma: UNE/EN 60332-1; IEC 60332-1
- TENSIÓN DE SERVICIO 300/500 V.
- TENSIÓN DE ENSAYO 2.000 V. 5 minutos
- RADIO DE CURVATURA 7,5 x Ø ext. (mm)
- TEMPERATURA DE SERVICIO -25°C a +70°C
Observaciones: Construcción: S/UNE 50525-2-11
CPR
Reacción al fuego: Cca S3 d1 a3
Sustancias peligrosas: NPD (prestación no determinada)
Especificaciones técnicas armonizadas: EN 50575:2014+A1:2016

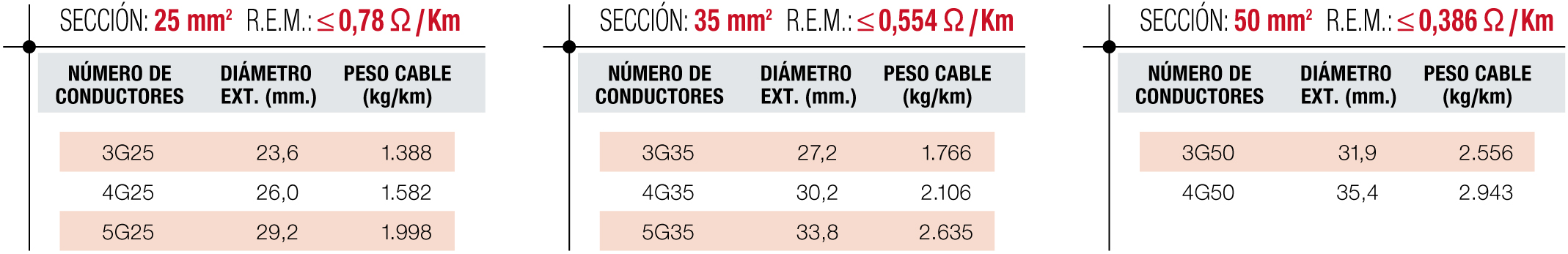

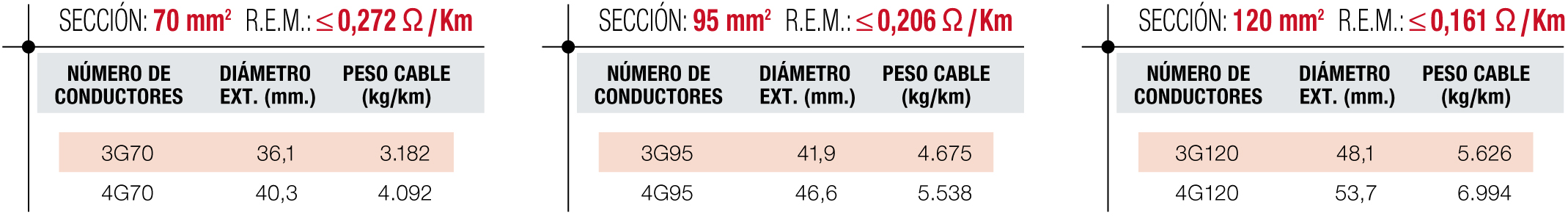

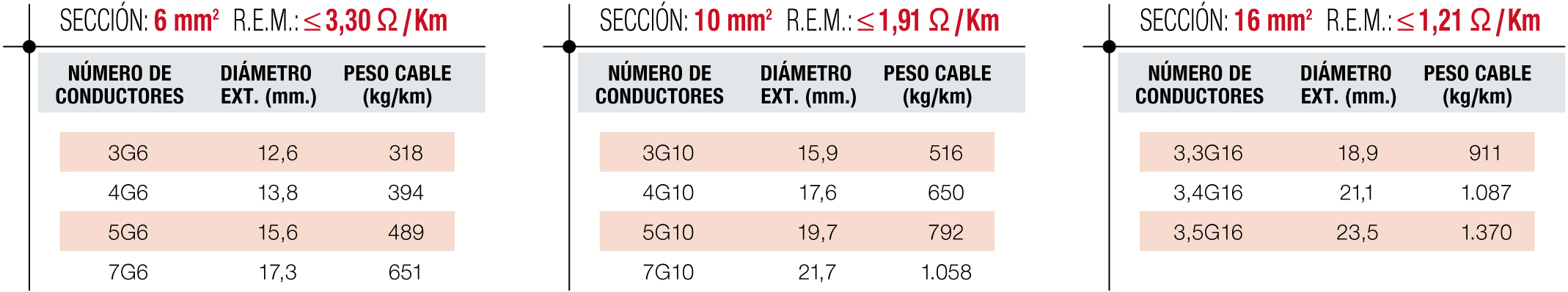

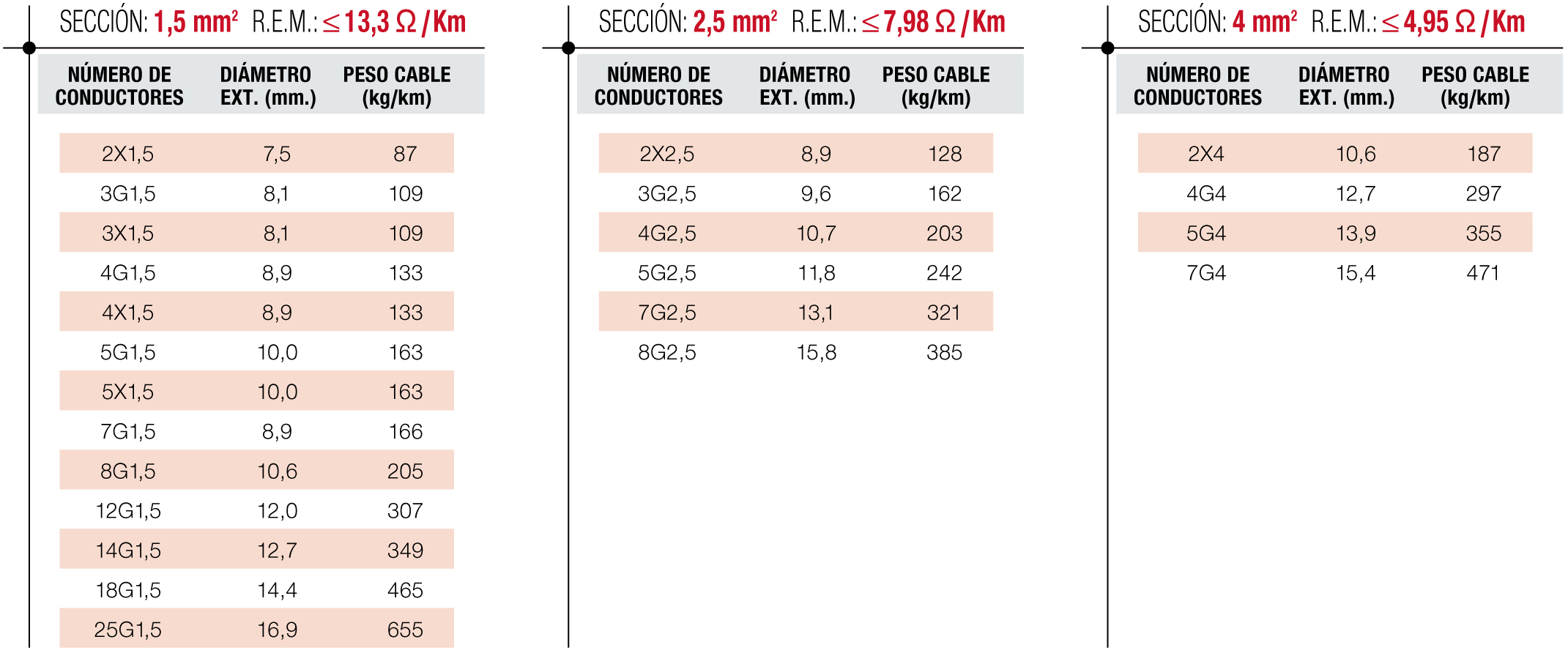

Tablas de dimensiones
R.E.M. = Resistencia Eléctrica Máxima
G = con conductor AM/VDE
X = sin conductor AM/VDE
G = con conductor AM/VDE
X = sin conductor AM/VDE
