RZ1-K 300/500V – 0,6/1KV (Cables de energía y control)
Aplicaciones
Estos cables están indicados para la instalación fija en locales y edificios de pública concurrencia.
Construcción
- Conductor: Cobre electrolítico recocido Pu Cl. 5, S/UNE-EN 60228
- Aislamiento: Polietileno reticulado XLPE tipo DIX3, S/UNE-HD 603-1
- Formación: Conductores cableados
- Cód. colores: – Hasta 5 conductores: 1 AM/VDE, S/UNE 21089-1 (HD 308-52) – 6+ conductores: 1 AM/VDE, resto negros numerados, S/UNE-EN 50334
- Cubierta ext.: Poliolefina FR LS HF atóxica, S/UNE 21123-4, Anexo A
- Color: Negro o Verde
Características
- Resistencia eléctrica conductor: Ω/km. S/Norma: UNE-EN 60228
- Nula emisión de halógenos. S/Norma: EN-60754-1; IEC 60754-1
- Baja emisión de humos opacos. S/Norma: UNE-EN 61034-1-2; IEC 61034-1-2
- No propagador de incendio. S/Norma: EN-60332-3-24; IEC 60332-3-24
- Corrosividad. S/Norma: UNE-EN 50267-2-3; IEC 60754-2
- Determinación de acidez en los gases S/Norma: EN 60754-2; IEC 60754-2
- No propagador de la llama. S/Norma: EN 60332-1; IEC 60332-1
- TENSIÓN DE SERVICIO 300-500 / 0,6/1KV.
- TENSIÓN DE ENSAYO 300-500 V: 2.000 V. 5 min.; 0,6/1KV: 3.500 V. 5 min.
- RADIO DE CURVATURA 10 x Ø ext. (mm)
- TEMPERATURA DE SERVICIO -40°C a +90°C
Observaciones: Construcción S/Norma: UNE 21123-4
CPR
Reacción al fuego: Cca s1b d1 a1
Sustancias peligrosas: NPD (prestación no determinada)
Especificaciones técnicas armonizadas: EN 50575:2014+A1:2016

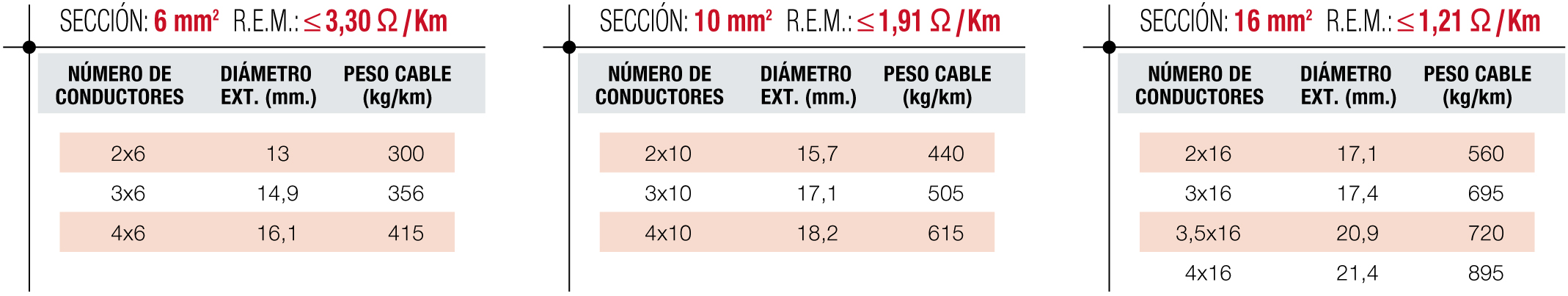

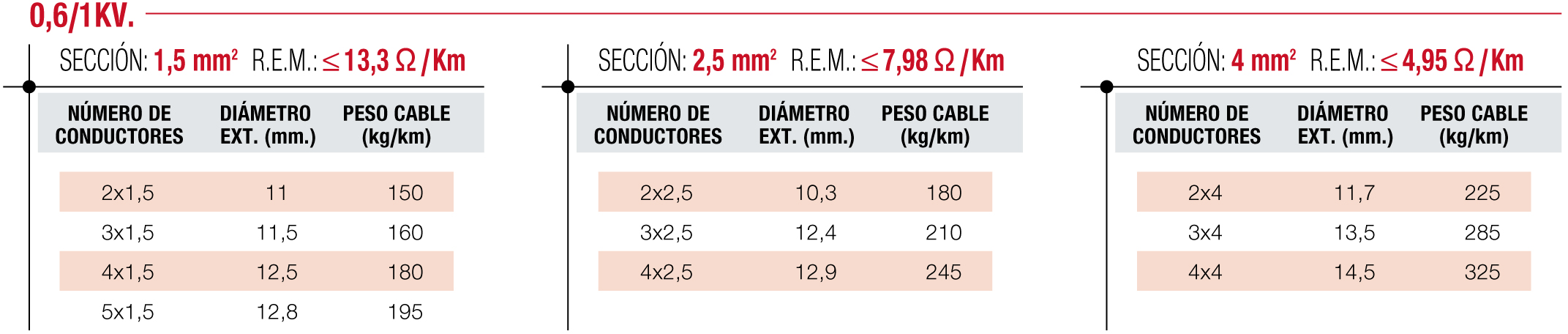

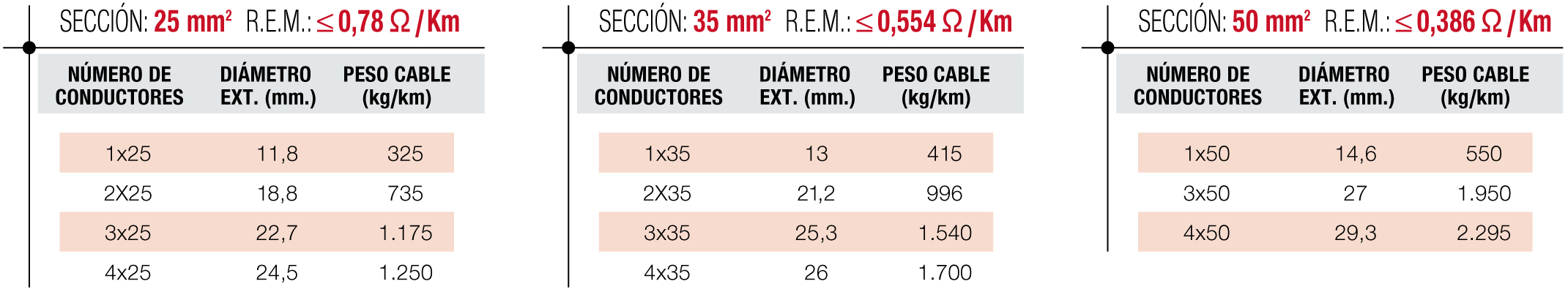

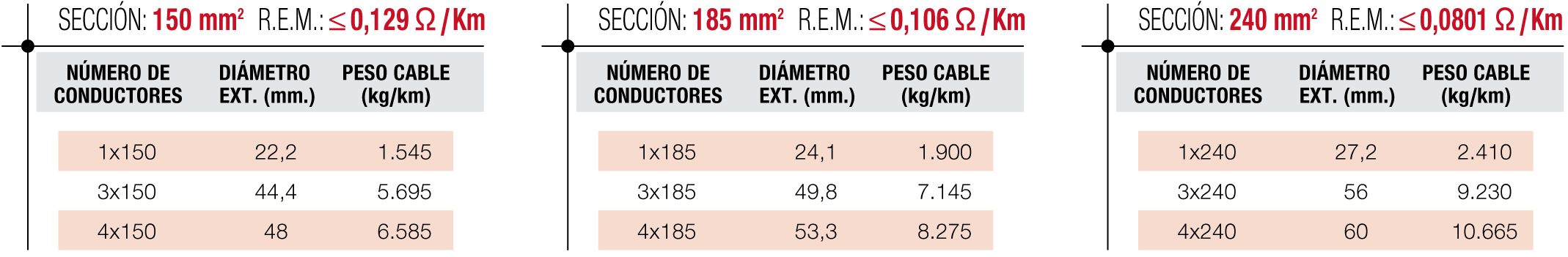

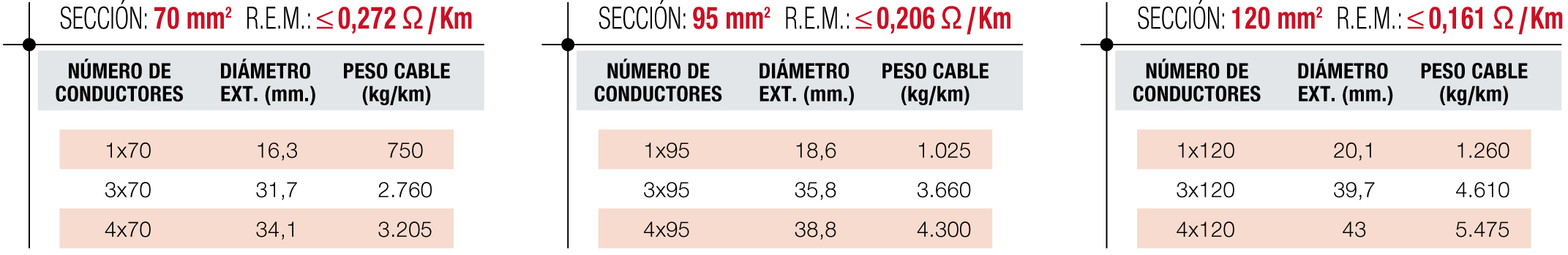

Tablas de dimensiones
R.E.M. = Resistencia Eléctrica Máxima
