Z1Z1-K 300/500V- 0,6/1KV (Cables de energía y control)
Aplicaciones
Estos cables están indicados para la instalación fija en locales y edificios de pública concurrencia.
Construcción
- Conductor: Cobre electrolítico recocido Pu Cl. 5
- S/Norma: UNE-EN 60228
- Aislamiento: Poliolefina tipo TI7, S/UNE-EN 50363-7
- Formación: Conductores cableados
- Cód. colores: S/UNE-EN 50334, negros numerados con o sin AM/VDE
- Cubierta ext.: Poliolefina FR LS HF atóxica, S/UNE 21123-4, Anexo A
- Color: Verde
Características
- Resistencia eléctrica conductor: Ω/km. S/Norma: UNE-EN 60228
- Nula emisión de halógenos: <0,5%. S/Norma: UNE-EN 50267-2-1 (IEC 60754-1)
- Corrosividad: pH ≥ 4,3; C ≤ 10 µS/mm. S/Norma: UNE-EN 50267-2-3 (IEC 60754-2)
- No propagador de la llama. S/Norma: UNE-EN 60332-1 y 2 (IEC 60332-1 y 2)
- No propagador de incendio. S/Norma: UNE-EN 50266-2-4 (IEC 60332-3)
- Baja emisión de humos opacos. S/Norma: UNE-EN 61034-1 y 2 (IEC 61034-1 y 2)
- TENSIÓN DE SERVICIO 300-500 / 0,6/1KV.
- TENSIÓN DE ENSAYO 300-500 V: 2.000 V. 5 min.; 0,6/1KV: 3.500 V. 5 min.
- RADIO DE CURVATURA 10 x Ø ext. (mm)
- TEMPERATURA DE SERVICIO -25°C a +70°C
Observaciones: Construcción S/Norma: 50525-3-11
CPR
– SECCIÓN 0,5 mm² A 1 mm² (según fabricante)
Reacción al fuego: B2ca s1a d2 a1
Sustancias peligrosas: NPD (prestación no determinada)
Especificaciones técnicas armonizadas: EN 50575:2014+A1:2016
Reacción al fuego: Cca s1b d1 a1
Sustancias peligrosas: NPD (prestación no determinada)
Especificaciones técnicas armonizadas: EN 50575:2014+A1:2016
– SECCIÓN 1,5 mm² A 16 mm²
Reacción al fuego: B2ca s1b d0 a1
Sustancias peligrosas: NPD (prestación no determinada)
Especificaciones técnicas armonizadas: EN 50575:2014+A1:2016

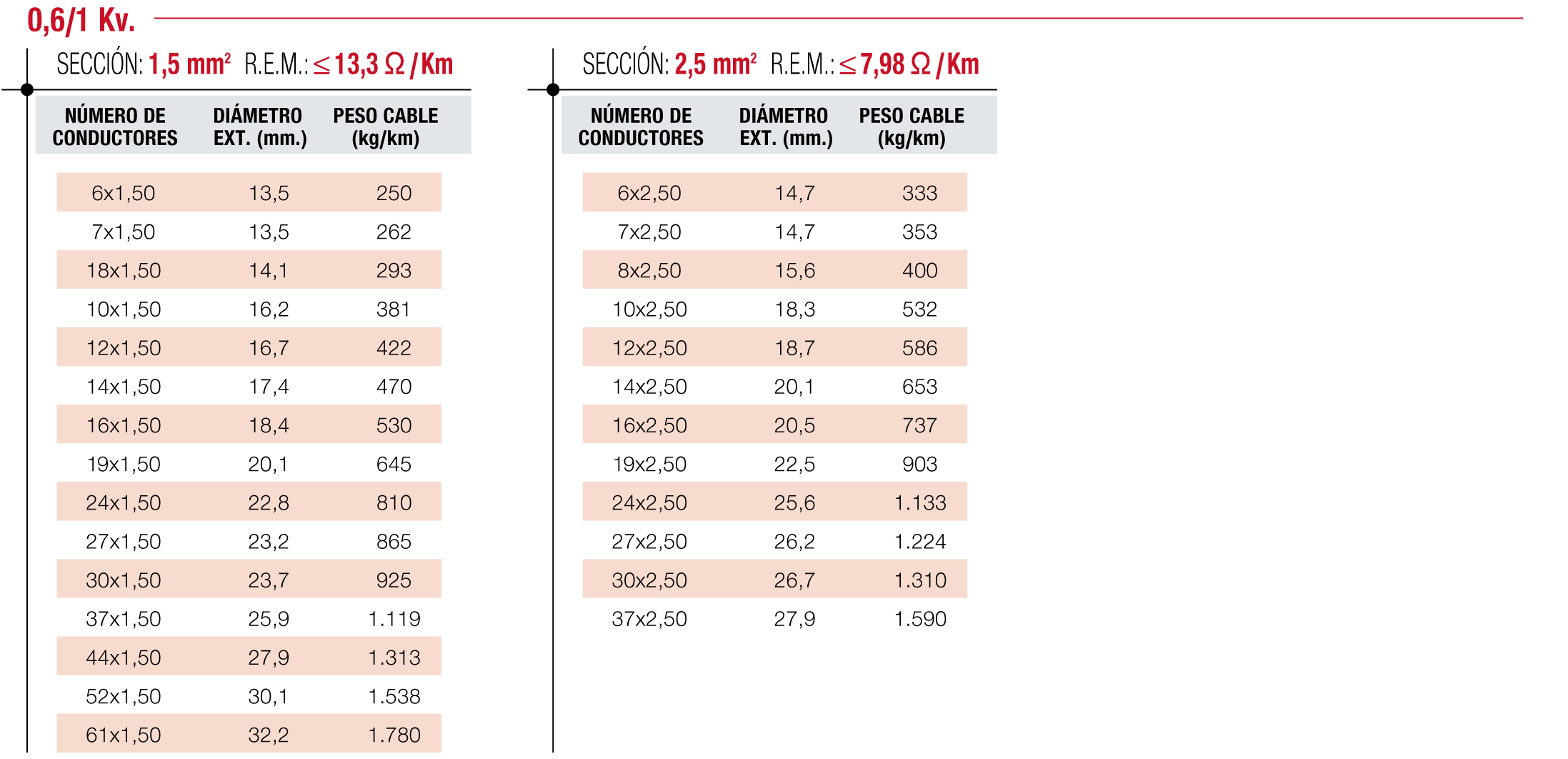

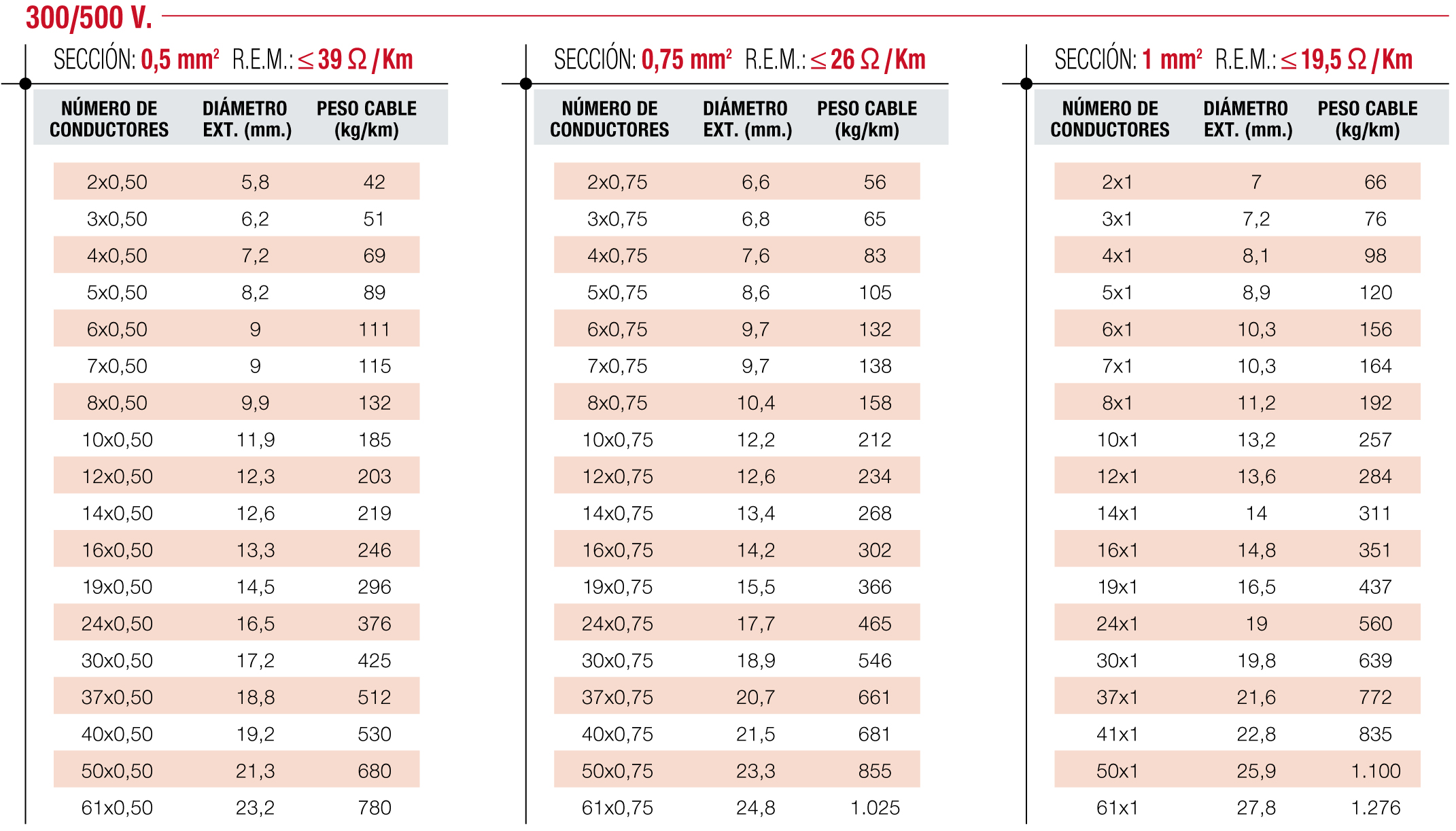

Tablas de dimensiones
R.E.M. = Resistencia Eléctrica Máxima
