RVFAV-K / RVFV-K 0,6/1KV

RVFAV-K / RVFV-K 0,6/1KV

RVFAV-K / RVFV-K 0,6/1KV

RVFAV-K / RVFV-K 0,6/1KV (Cables armados)

Aplicaciones
Cable manguera armada con fleje destinado al transporte de energía en instalaciones fijas, protegidas o no, con protección contra esfuerzos mecánicos y roedores.
Construcción
  • Conductor: Cobre electrolítico recocido Pu Cl. 5
  • S/Norma: UNE-EN 60228
  • Aislamiento: Polietileno reticulado XLPE tipo DIX-3
  • S/Norma: UNE-HD 603-1
  • Formación: Conductores cableados
  • Cód. colores: – Hasta 5 conductores: S/UNE 21089-1 (HD 308-S2) – 6+ conductores: 1 AM/VDE, resto numerados, S/UNE-EN 50334
  • Cubierta interior: PVC tipo DMV-18, S/UNE-HD 603-1
  • Color: Negro
  • Armadura: 2 flejes de acero (o aluminio para unipolares) dispuestos helicoidalmente en 2 capas
  • Solape: Según IEC 60502-1, Apartado 12
  • Cubierta ext.: PVC tipo DMV-18, S/UNE-HD 603-1
  • Color: Negro
Características
  • Comportamiento frente al fuego S/Norma: UNE-EN 60332-1 y 2 (IEC 60332-1 y 2)
  • TENSIÓN DE SERVICIO 1.000 KV.
  • TENSIÓN DE ENSAYO 3.500 V. 5 minutos
  • RADIO DE CURVATURA 15 x Ø ext. (mm)
  • TEMPERATURA DE SERVICIO -15°C a +90°C
Observaciones: Construcción: S/UNE 21123-2 / IEC 60502-1
CPR

Reacción al fuego: Eca

Sustancias peligrosas: NPD (prestación no determinada)

Especificaciones técnicas armonizadas: EN 50575:2014+A1:2016

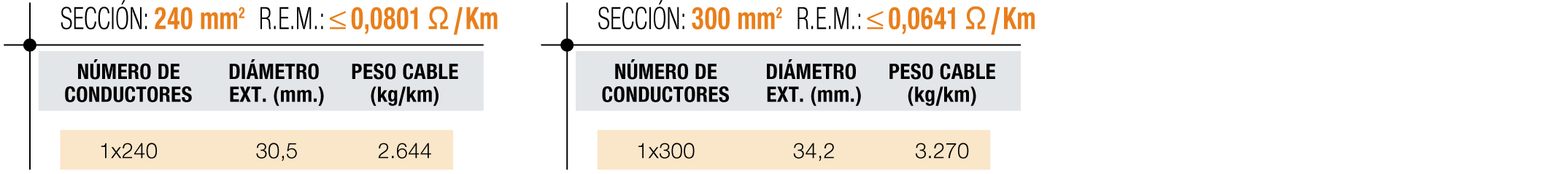

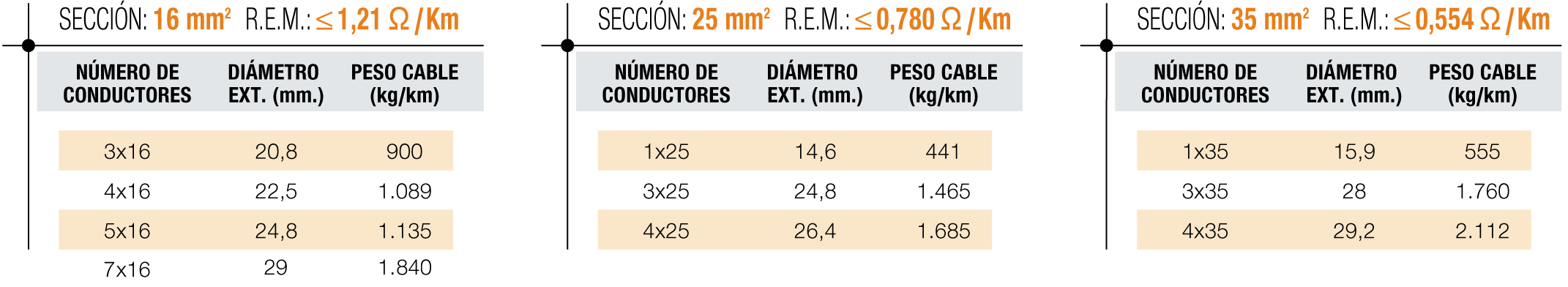

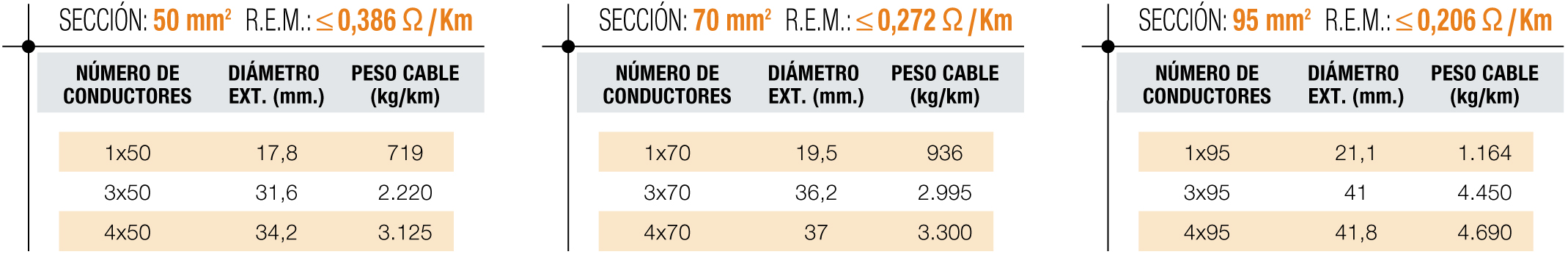

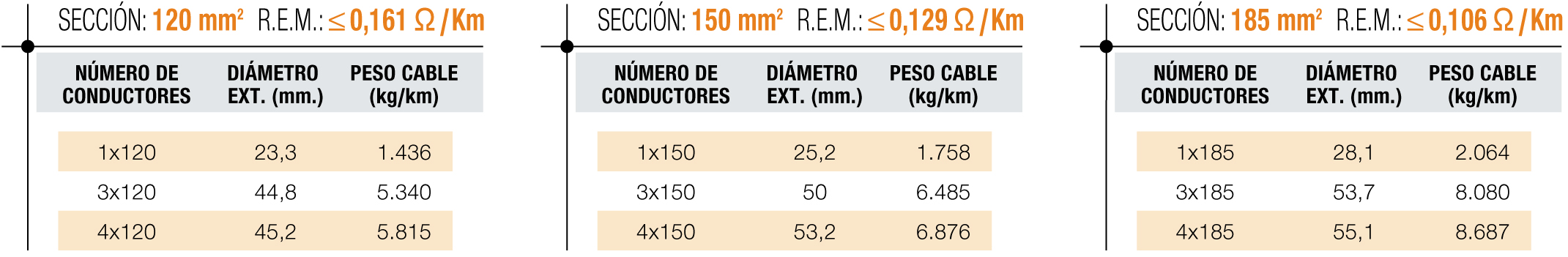

Tablas de dimensiones
R.E.M. = Resistencia Eléctrica Máxima
Tablas de dimensiones 1

Tablas de dimensiones 2

Tablas de dimensiones 3

Tablas de dimensiones 4

Tablas de dimensiones 5

NOTA: Bajo demanda disponible con aislamiento PVC.
