RZ1FAZ1-K / RZ1FZ1-K 0,6/1KV

RZ1FAZ1-K / RZ1FZ1-K 0,6/1KV

RZ1FAZ1-K / RZ1FZ1-K 0,6/1KV

RZ1FAZ1-K / RZ1FZ1-K 0,6/1KV (Cables armados)

Aplicaciones
Cable manguera armada con fleje destinado al transporte de energía en instalaciones fijas, protegidas o no, con protección contra esfuerzos mecánicos y roedores. Está especialmente indicado para su utilización en redes de distribución, acometidas, instalaciones en locales de pública concurrencia y, en general, siempre que exista un importante riesgo de incendio o donde se requiera una baja emisión de humos y gases corrosivos en caso de incendio.
Construcción
  • Conductor: Cobre electrolítico flexible Cl. 5
  • S/Norma: UNE-EN 60228
  • Aislamiento: Polietileno reticulado XLPE tipo DIX
  • S/Norma: UNE-HD 603-1
  • Cableado:: Helicoidal de los conductores aislados
  • Cód. colores: – Hasta 5 conductores: S/UNE 21089-1 (HD 308-S2) – 6+ conductores: 1 AM/VDE, resto numerados, S/UNE-EN 50334
  • Cubierta interior: Poliolefina, según 21123-4, anexo A
  • Color: Negro
  • Armadura: 2 flejes de acero recocido (o aluminio para unipolares), dispuestos helicoidalmente en 2 capas, S/IEC 60502-1, Apartado 12
  • Cubierta ext.: Extruída de poliolefina FR-LS-HF, según 21123-4, anexo A
  • Color: Verde
Características
  • No propagador de la llama. S/Norma: UNE-EN 60332-1 y 2 (IEC 332-1 y 2)
  • No propagador de incendio. S/Norma: UNE-EN 50266-2-4 (IEC 60332-3)
  • Baja emisión de gases tóxicos. S/Norma: UNE-EN 50267-2-1 (IEC 60754-1)
  • Baja opacidad de humos. S/Norma: UNE-EN 61034-1 y 2 (IEC 61034-1 y 2)
  • Bajo índice de acidez de gases de combustión. S/Norma: UNE-EN 50267-2-3 (IEC 60754-2)
  • TENSIÓN DE SERVICIO 1.000 V.
  • TENSIÓN DE ENSAYO 3.500 V. 5 minutos
  • RADIO DE CURVATURA 15 x Ø ext. (mm)
  • TEMPERATURA DE SERVICIO -40°C a +90°C
Observaciones: Construcción: S/UNE 21123-4

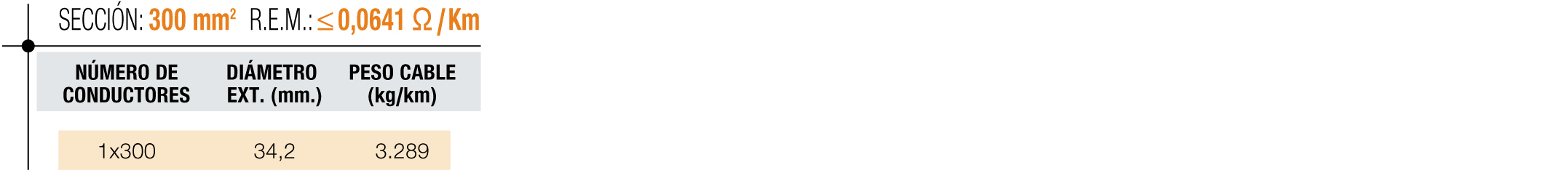

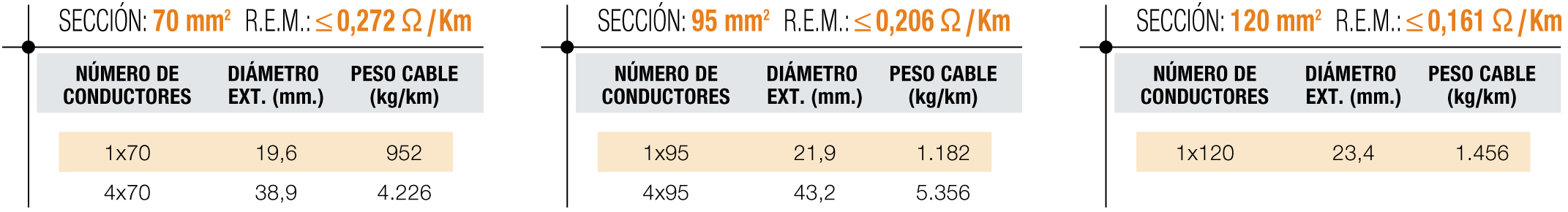

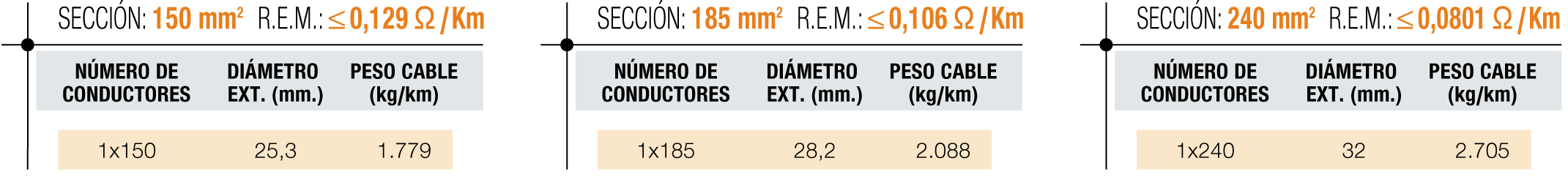

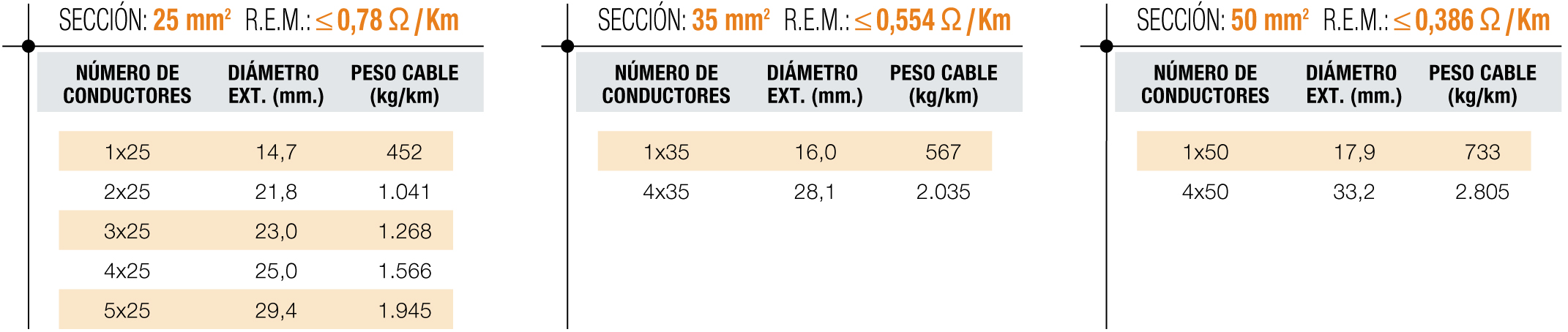

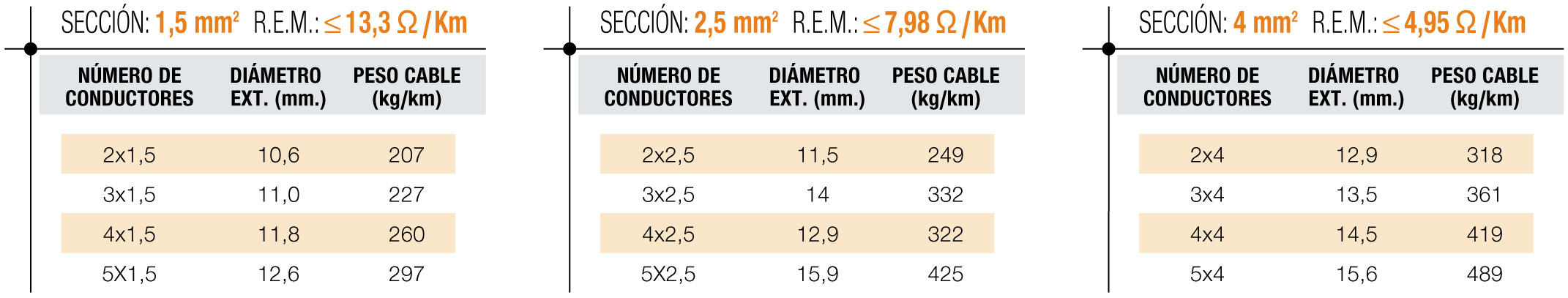

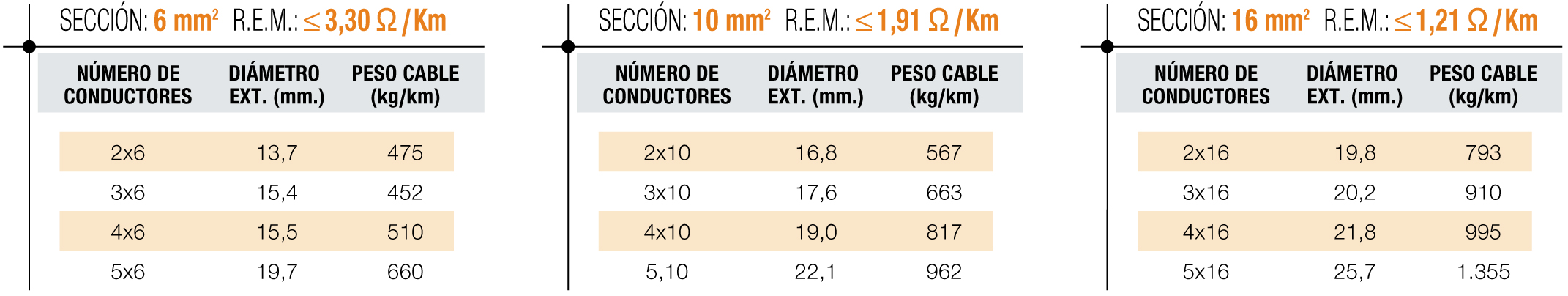

Tablas de dimensiones
R.E.M. = Resistencia Eléctrica Máxima
Tablas de dimensiones 1

Tablas de dimensiones 2

Tablas de dimensiones 3

Tablas de dimensiones 4

Tablas de dimensiones 5

Tablas de dimensiones 6
