RZ1MAZ1-K / RZ1MZ1-K 0,6/1KV

RZ1MAZ1-K / RZ1MZ1-K 0,6/1KV

RZ1MAZ1-K / RZ1MZ1-K 0,6/1KV

RZ1MAZ1-K / RZ1MZ1-K 0,6/1KV (Cables armados)

Aplicaciones
Cable manguera armada con corona de hilos de acero galvanizado destinado al transporte de energía en instalaciones fijas, donde exista la posibilidad de agresión mecánica, protección antirroedor, ambientes con riesgo de incendio y explosión, tales como estaciones de servicio, industria petroquímica, etc.
Está especialmente indicado para su utilización en redes de distribución, acometidas, instalaciones en locales de pública concurrencia y, en general, siempre que exista un importante riesgo de incendio o donde se requiera una baja emisión de humos y gases corrosivos en caso de incendio.
Construcción
  • Conductor: Cobre electrolítico flexible Cl. 5
  • S/Norma: UNE-EN 60228
  • Aislamiento: Polietileno reticulado XLPE tipo DIX 3
  • S/Norma: UNE-HD 603-1
  • Cableado: Helicoidal de los conductores aislados
  • Cód. colores: – Hasta 5 conductores: S/UNE 21089-1 (HD 308-S2) – 6+ conductores: 1 AM/VDE, resto numerados, S/UNE-EN 50334
  • Cubierta interior: Poliolefina FR-SL-HF, S/Norma 21123-4, anexo A
  • Color: Negro
  • Armadura: Corona de hilos de acero galvanizado (o aluminio para unipolares)
  • S/Norma: IEC 60502-1, apartado 12
  • Cubierta ext.: Poliolefina FR-LS-HF, S/Norma 21123-4, anexo A
  • Color: Verde
Características
  • No propagador de la llama. S/Norma: UNE-EN 60332-1 y 2 (IEC 60332-1 y 2)
  • No propagador de incendio. S/Norma: UNE-EN 60332 -3, EN 60332-3, IEC 60332-3
  • Baja emisión de gases tóxicos. S/Norma: UNE-EN 60754-2, IEC 60754-2
  • Baja opacidad de humos. S/Norma: UNE-EN 61034-2, IEC 61034-2
  • Bajo índice de acidez de gases de combustión. S/Norma: UNE-EN 50267-2-3 (IEC 60754-2)
  • TENSIÓN DE SERVICIO 1.000 V.
  • TENSIÓN DE ENSAYO 3.500 V. 5 minutos
  • RADIO DE CURVATURA 15 x Ø ext. (mm)
  • TEMPERATURA DE SERVICIO -40°C a +90°C
Observaciones: Construcción: S/UNE 21123-4
CPR

Reacción al fuego: Cca s1b d1 a1

Sustancias peligrosas: NPD (prestación no determinada)

Especificaciones técnicas armonizadas: EN 50575:2014+A1:2016

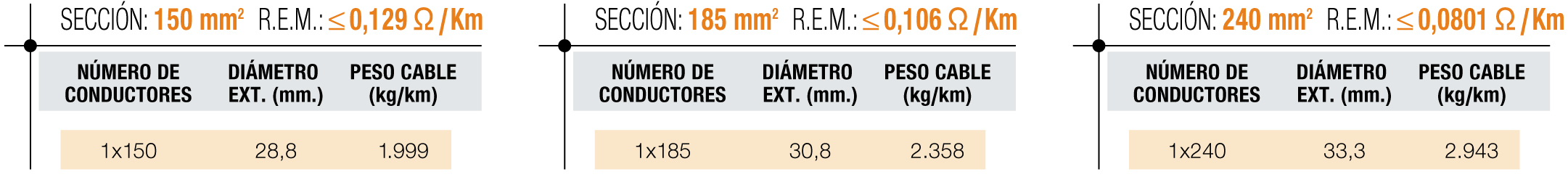

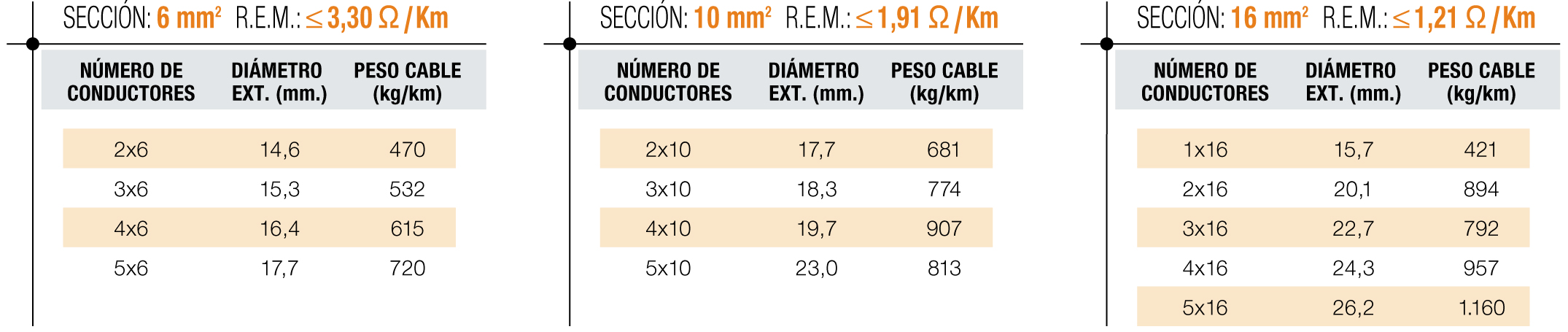

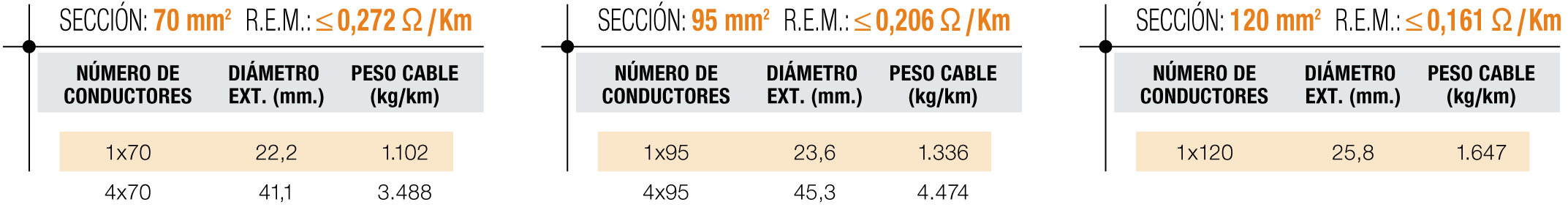

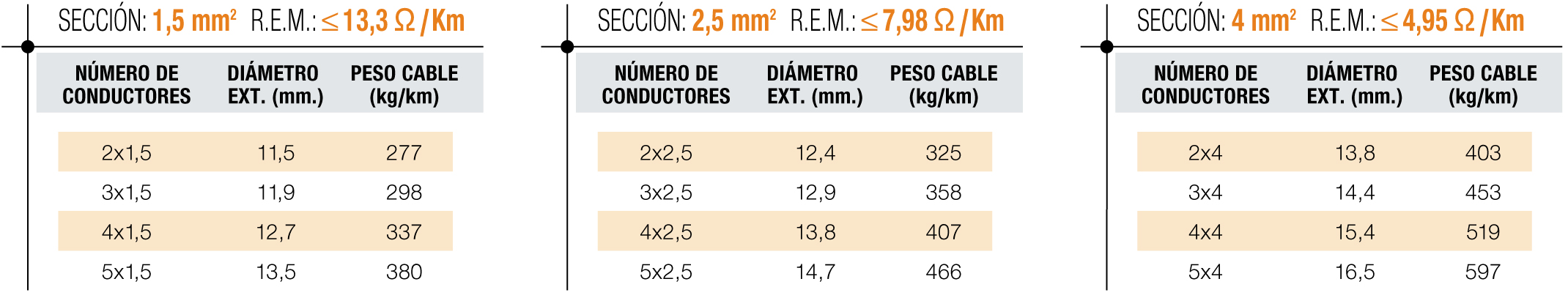

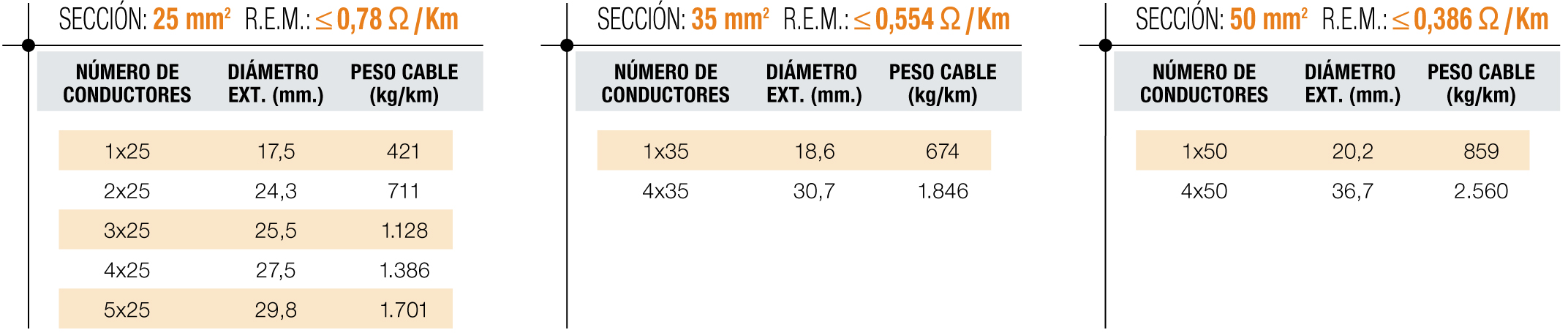

Tablas de dimensiones
R.E.M. = Resistencia Eléctrica Máxima
Tablas de dimensiones 1

Tablas de dimensiones 2

Tablas de dimensiones 3

Tablas de dimensiones 4

Tablas de dimensiones 5

Tablas de dimensiones 6
