TELECFLEX SY (Cables armados)

Aplicaciones
Cable flexible armado en trenza de acero, indicado para aplicaciones de instrumentación, control y alimentación de maquinaria, motores, etc. donde es necesaria una fuerte resistencia mecánica.
Construcción
  • Conductor: Cobre electrolítico Pu Cl. 5
  • S/Norma: UNE-EN 60228
  • Aislamiento: Policloruro de vinilo PVC Tipo A (0,6/1Kv.), S/UNE-HD 603-1; Policloruro de vinilo PVC Tipo TI2 (300/500 V.), S/UNE 21031-1
  • Formación: Conductores cableados
  • Relleno: PVC Tipo 1
  • Armadura: De acero galvanizado en formación de trenza al 80%
  • Cód. colores: – Hasta 5 conductores: S/UNE 21089-1 (HD 308-S2) – 6+ conductores: 1 AM/VDE, resto numerados, S/UNE-EN 50334
  • Cubierta: PVC. 0,6/1Kv: S/IEC 60502-1 / 300/500 V: S/UNE 21031-1
  • Color: Azul transparente (bajo demanda se puede suministrar en otros colores)
  • TENSIÓN DE SERVICIO 300/500 V. hasta 1 mm²; 0,6/1 V. desde 1,5 mm²
  • TENSIÓN DE ENSAYO TELECFLEX SY 300/500: 2.000 V.; TELECFLEX SY 0,6/1Kv: 3.500 V.
  • RADIO DE CURVATURA 10 x Ø ext. (mm)
  • TEMPERATURA DE SERVICIO -30°C a +70°C
Observaciones: Construcción: 0,6/1Kv: S/UNE 21123, IEC 60502; 300/500 V: S/UNE 21031
CPR

Reacción al fuego: Fca

Sustancias peligrosas: NPD (prestación no determinada)

Especificaciones técnicas armonizadas: EN 50575:2014+A1:2016

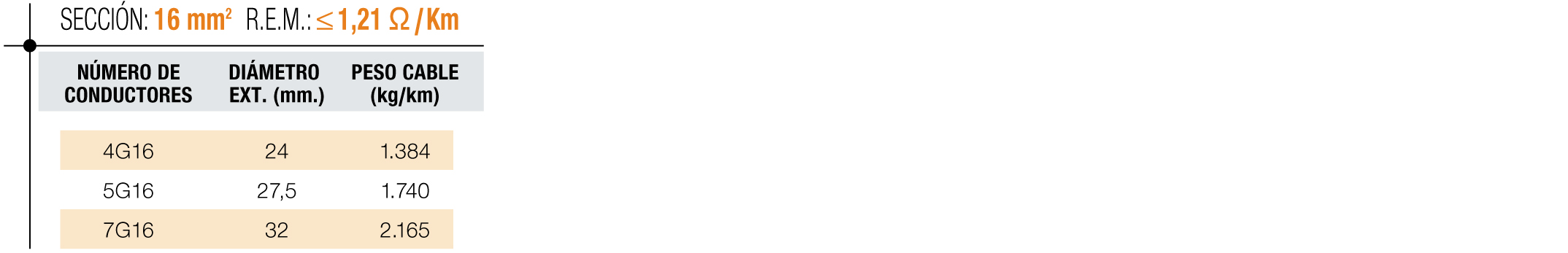

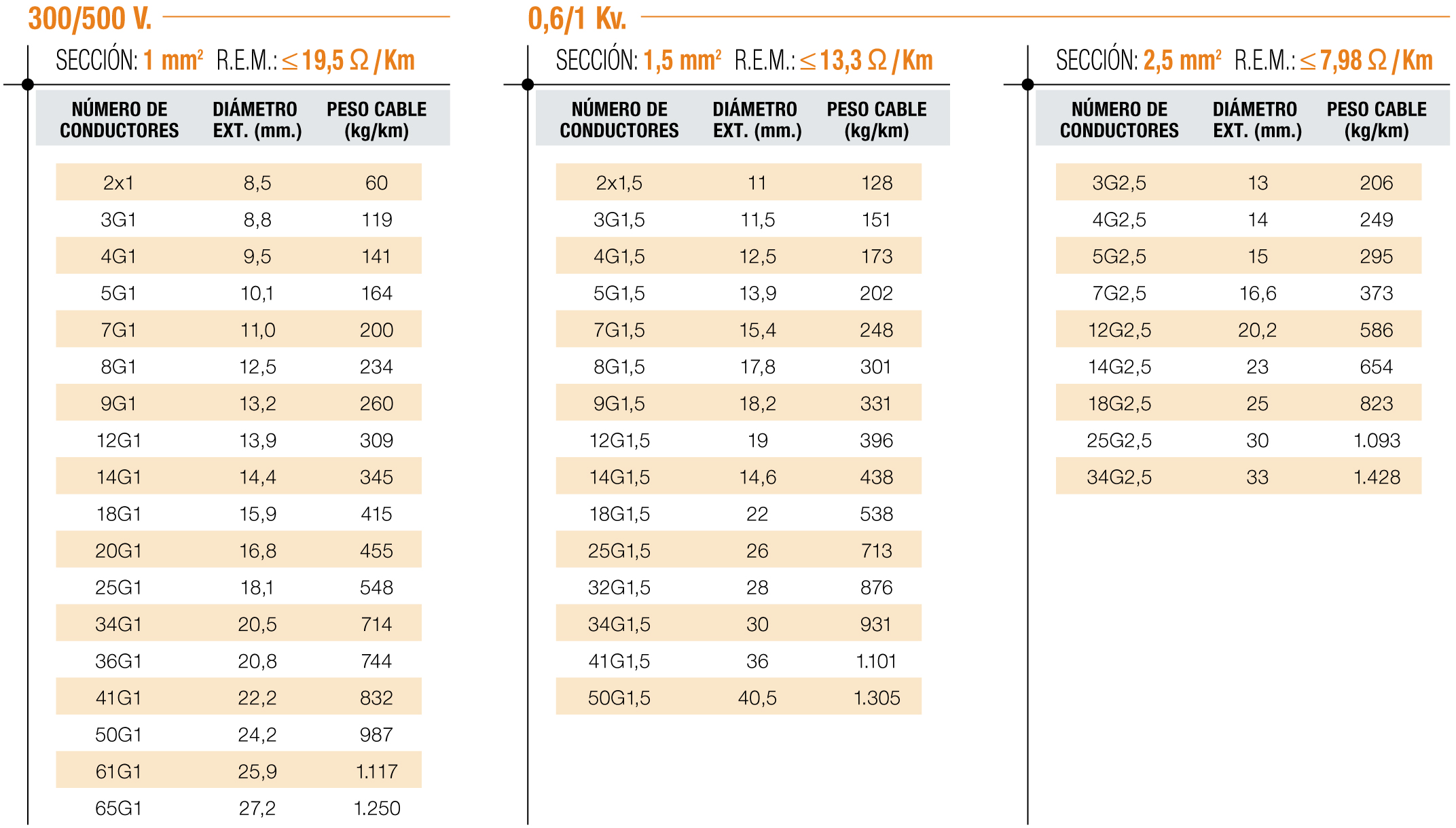

Tablas de dimensiones
R.E.M. = Resistencia Eléctrica Máxima
G = con conductor AM/VDE
X = sin conductor AM/VDE
Tablas de dimensiones 1

Tablas de dimensiones 2

Tablas de dimensiones 3
