NA2XSY 6/10KV,12/20KV,18/30KV

HEPRZ

HEPRZ

HEPRZ (Cables de media tensión)

Aplicaciones
Cable para aplicación en instalaciones fijas, adecuado para la transmisión y distribución de energía eléctrica en redes de media tensión para Transporte y Distribución e Instalaciones Industriales. Adecuado para instalaciones interiores, exteriores y enterrado.
Construcción
  • Conductor: Aluminio Cl 2
  • S/Norma: EN 60228
  • Aislamiento: Pantalla semiconductora sobre el conductor, aislamiento en goma etileno propileno de alto módulo HEPR aplicado por extrusión simultánea en una sola operación con las pantallas semiconductoras, pantalla semiconductora sobre el aislamiento(pelable)
  • Pantalla: Compuesta por alambres de cobre recocido dispuestos en hélice abierta y un fleje de continuidad en cobre, separador de material plástico.
  • Cubierta: Poliolefina DMZ1
  • Color: Rojo
Características
  • No propagador de la llama S/Norma: UNE-EN 60332-1-2, EN 60332-1-2, IEC 60332-1-2
  • No propagador del incendio S/Norma: UNE-EN 60332-3-24, EN 60332-3-24, IEC 60332-3
  • Libre de halógenos S/Norma: UNE-EN 60574-1, EN 50267-2-1
  • Baja corrosividad S/Norma: UNE-EN 60754-2,EN 50267-2-2
  • Baja opacidad de humos S/Norma: UNE-EN 61034-2, IEC 61034-2
  • TENSIÓN DE SERVICIO 12/20 KV; 18/30 KV
  • RADIO DE CURVATURA 20 x Ø ext. (mm)
  • TEMPERATURA DE SERVICIO +105°C
Observaciones: Construcción: UNE HD 620-9E, IBERDROLA NT 56.43.01

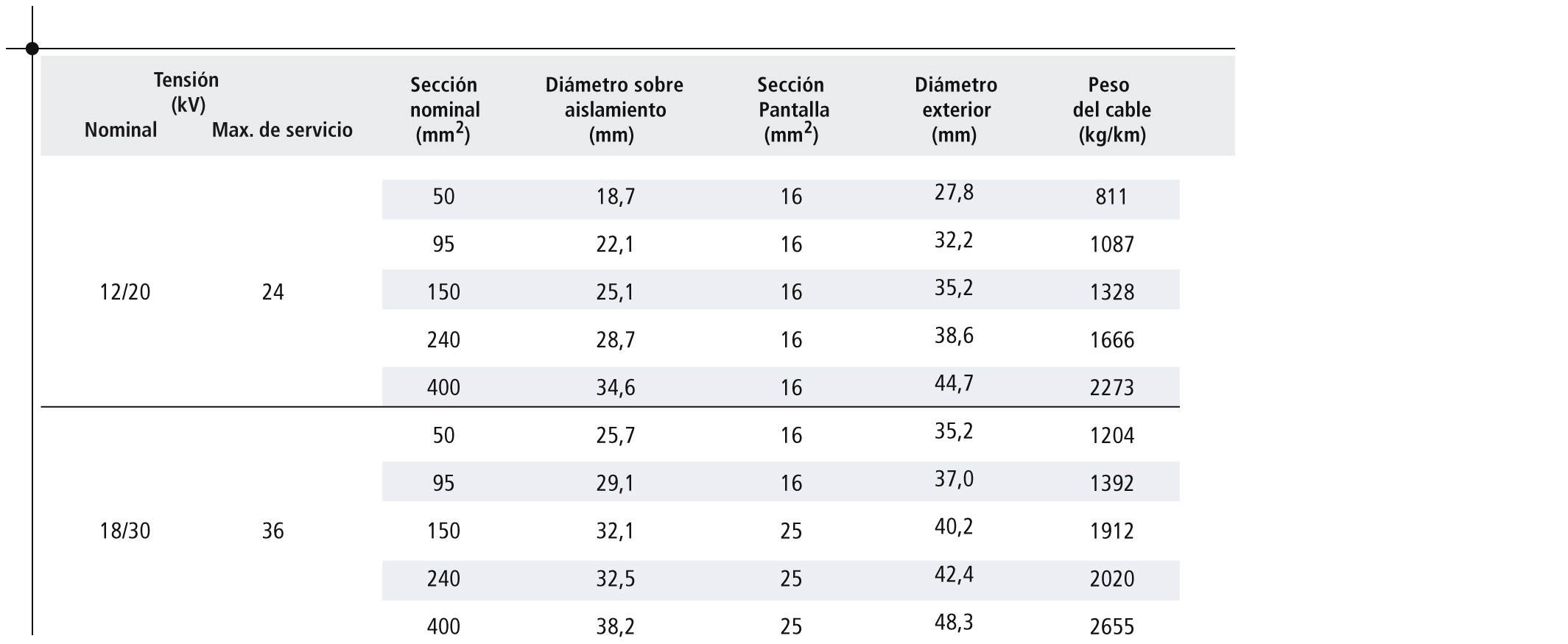

Tablas de dimensiones

Tablas de dimensiones 1
