N2XSY 6/10KV, 12/20KV,18/30KV

N2XSY 6/10KV, 12/20KV,18/30KV

N2XSY 6/10KV, 12/20KV,18/30KV

N2XSY 6/10KV, 12/20KV,18/30KV (Cables de media tensión)

Aplicaciones
Cables de media tensión con conductor de cobre, ignífugo y retardante a la llama, de acuerdo con las normas DIN-VDE 0482, aptdo. 265-2-1 / EN 50265-2-1 / IEC 60332-1.
Los materiales utilizados para su fabricación son libres de cadmio, no contienen siliconas y están libres de sustancias nocivas de lacas.
Especialmente fabricados para aplicación en plantas industriales, sub-estaciones o centrales eléctricas en las cuales exista mucho ruido eléctrico o transitorio, y para sistemas de control, medición o señalización. Pueden ser instalados al aire en ductos o directamente enterrados en el suelo, en el agua, al aire libre, en interiores y en conductos de cable para las centrales eléctricas, la industria y las redes de distribución.
Construcción
  • Conductor: Cobre trenzado, CL 2.
  • Cubierta interior semiconductora
  • Cubierta conductor: Polietileno reticulado (XLPE-PE) DIX 8 a HD 620-1
  • Cubierta semiconductor: Extrusionada y empalmada con el aislamiento
  • Formación: Conductores cableados
  • Envoltura de material conductivo
  • Pantalla: Trenza de hilos de cobre con 1 ó 2 cubiertas de cinta helicoidal de cobre
  • Envoltura
  • Cubierta ext.: PVC compuesto DMV6 a HD 620-1
  • Color: Rojo
Características
  • No propagador de la llama. S/Norma: IEC 60332-1
  • TENSIÓN NOMINAL Uo/U 6/10, 12/20, 18/30 KV.
  • TENSIÓN DE SERVICIO 6/10 KV: 12 KV; 12/20 KV: 24 KV; 18/30 KV: 36 KV
  • TENSIÓN DE ENSAYO 6/10 KV: 15 KV; 12/20 KV: 30 KV; 18/30 KV: 45 KV.
  • RADIO DE CURVATURA 15 x Ø ext. (mm)
  • TEMPERATURA DE SERVICIO -5°C a +90°C

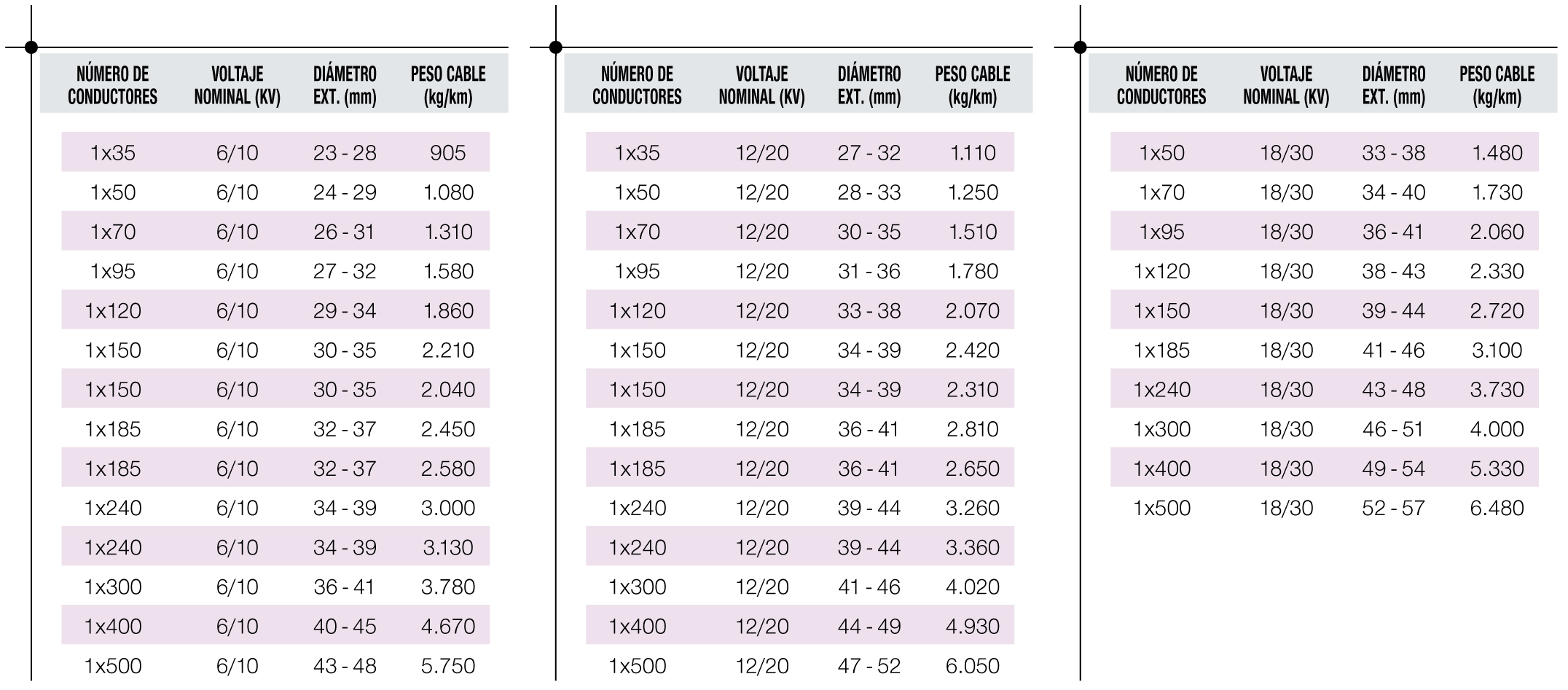

Tablas de dimensiones
Tablas de dimensiones 1
