CELLFLEX 1/2 PULGADA

CELLFLEX 1/2 PULGADA FLEXIBLE

CELLFLEX 1/2 PULGADA FLEXIBLE

CELLFLEX 1/2 PULGADA FLEXIBLE (Cables de radiofrecuencia)

Aplicaciones
Cable indicado para telefonía móvil, microondas, HF y altas frecuencias.
Construcción
  • Conductor: Aluminio recubierto de cobre.
  • Diametro (mm): 3,55±0,10
  • Aislamiento: Tres capas de aislamiento
  • Diametro (mm): 9,0±0,2
  • Conductor exterior: Tubo de cobre coarrugado
  • Diametro (mm): 12,00±0,25
  • Cubierta: PVC
  • Espesor (mm): 0,9±0,1
  • Diametro (mm): 13,9±0,2
Características
  • Peso: 210 kg/km
  • Cubierta retardante a la llama bajo demanda
Características eléctricas
  • Resistencia conductor interno: 2,97 Ω/km, 20ºC
  • Resistencia conductor exterior: 3,54 Ω/km, 20ºC
  • Impedancia: 50±2 Ω
  • Capacitancia: 83±2 pF/m
  • Velocidad(%): 81
  • Dc Breakdown: 5000 v
  • Calificación de potencia máxima: 15,2 kW
  • Frecuencia máxima: 10,4 GHz

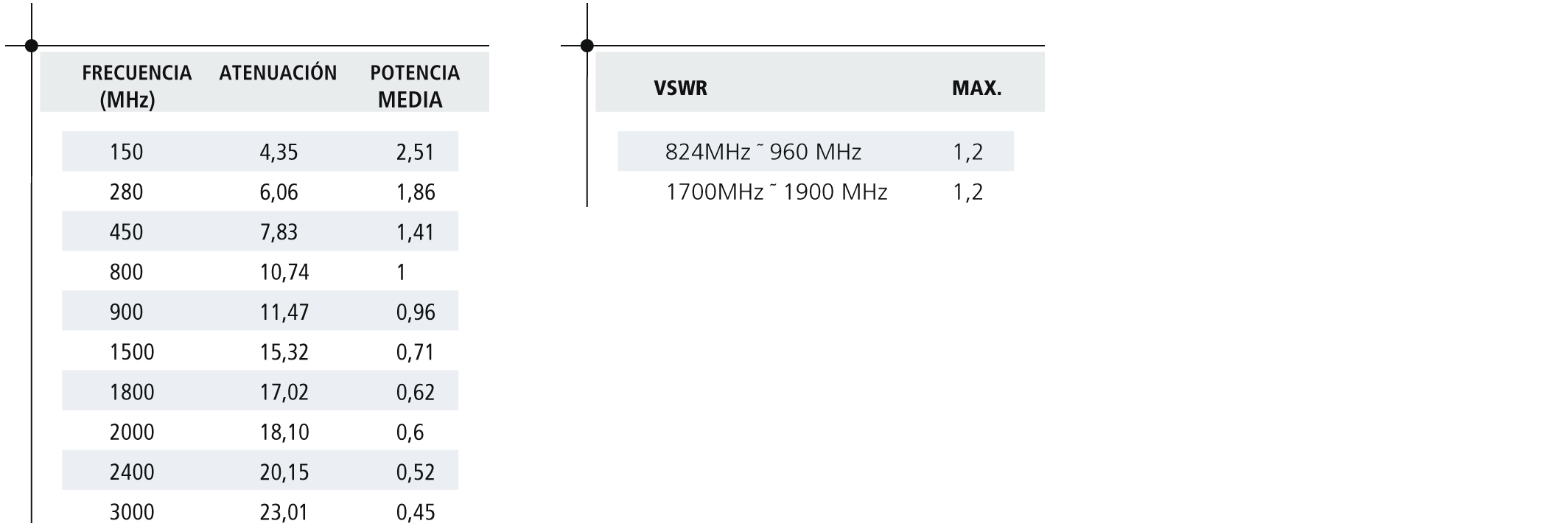

Tabla de atenuación
  • RADIO DE CURVATURA Simple: 17 x Ø ext. (mm); Multiple: 35 x Ø ext. (mm)
  • TEMPERATURA DE SERVICIO -40ºC a +70ºc
Observaciones: Construccion: IEC-61196-1995
