CELLFLEX 1/2 PULGADA

CELLFLEX 1/2 PULGADA STANDARD

CELLFLEX 1/2 PULGADA STANDARD

CELLFLEX 1/2 PULGADA STANDARD (Cables de radiofrecuencia)

Aplicaciones
Cable indicado para telefonía móvil, microondas, HF y altas frecuencias.
Construcción
  • Conductor: Aluminio recubierto de cobre.
  • Diametro (mm): 4,80±0,10
  • Aislamiento: Tres capas de aislamiento
  • Diametro (mm): 12,0±0,2
  • Conductor exterior: Tubo de cobre coarrugado
  • Diametro (mm): 13,90±0,25
  • Pitch (mm): 5,10±0,30
  • Cubierta: PVC
  • Espesor (mm): 1,0±0,1
  • Diametro (mm): 15,6±0,2
Características
  • Peso: 250 kg/km
  • Cubierta retardante a la llama bajo demanda
Características eléctricas
  • Resistencia conductor interno: 1.62 Ω/km, 20ºC
  • Resistencia conductor exterior: 2,08 Ω/km, 20ºC
  • Impedancia: 50±2 Ω
  • Capacitancia: 76±2 pF/m
  • Velocidad(%): 88
  • Dc Breakdown: 8000 v
  • Calificación de potencia máxima: 36 kW
  • Frecuencia máxima: 8,6 GHz

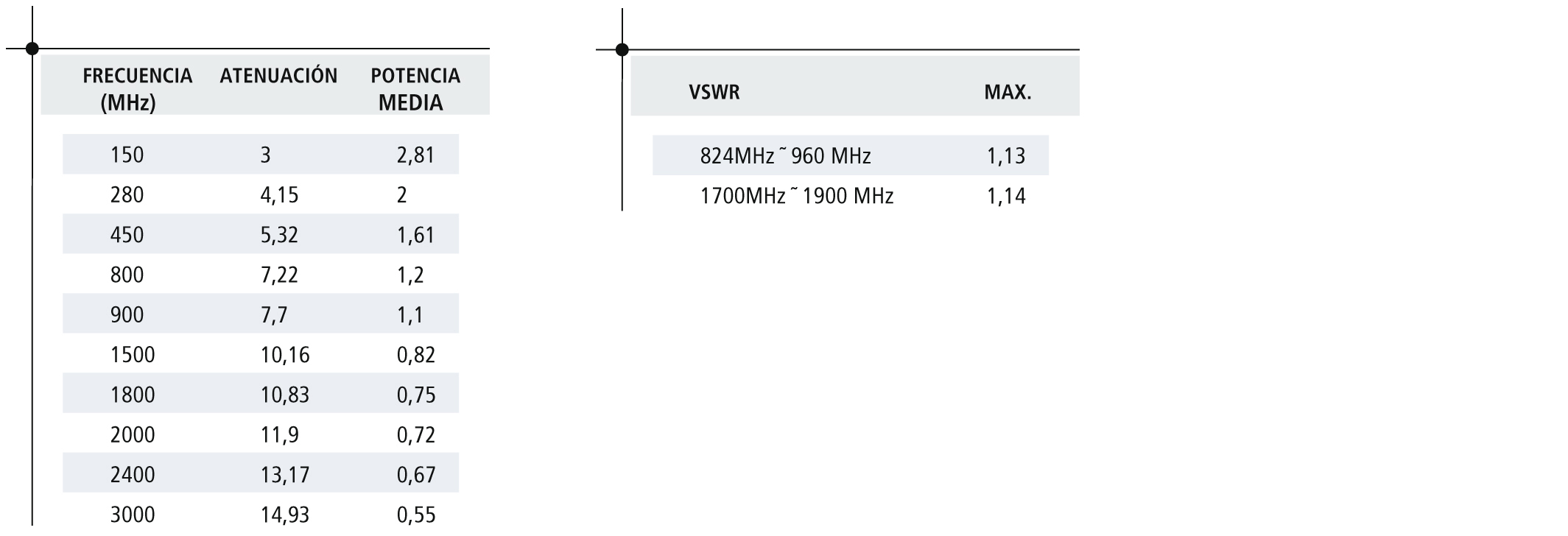

Tabla de atenuación
  • RADIO DE CURVATURA Simple: 80 x Ø ext. (mm); Multiple: 125 x Ø ext. (mm)
  • TEMPERATURA DE SERVICIO -40ºC a +70ºc
Observaciones: Construccion: IEC-61196-1995
