BAJA CAPACIDAD (Cables de transmisión de datos para industria e informática)

Aplicaciones
Cable flexible de baja capacidad formado por pares con pantalla general de aluminio más trenza de cobre. La baja capacidad del cable, la elevada velocidad de propagación del material de aislamiento, y su gran inmunidad frente a interferencias externas, lo hacen óptimo para todas las aplicaciones de transmisión de datos, como la interconexión de sistemas digitales RS-232, RS-442 y RS-485, siendo posible trabajar a velocidades de transmisión elevadas y a distancias superiores a los cables convencionales.
Construcción
  • Conductor: Cobre recocido estañado o pulido Cl.5
  • S/Norma: UNE 21064
  • Aislamiento: Polietileno
  • Formación: Pares
  • Cód. colores: DIN VDE 47100
  • Pantalla par: Cinta aluminio/poliéster + hilo de drenaje
  • Cobertura: 100%
  • Pantalla conjunto: Trenza de cobre estañado
  • Cobertura: 65%
  • Cubierta ext.: PVC
  • Color: Gris o negro
Características
  • Resistencia eléctrica conductor: 88,6Ω/km
  • Capacidad: (conductores mismo par) C*: 40 pF/m
  • Impedancia caract.: 110 ± 10Ω
  • Frecuencia MHz: 0,5 – Atenuación db/100 mts.: 1,1
  • Frecuencia MHz: 1 – Atenuación db/100 mts.: 2,2
  • Frecuencia MHz: 5 – Atenuación db/100 mts.: 4,5
  • Frecuencia MHz: 10 – Atenuación db/100 mts.: 7
  • TENSIÓN DE SERVICIO 300 V.
  • TENSIÓN DE ENSAYO 1500 V. 1 min.
  • RADIO DE CURVATURA 10 x Ø ext. (mm)
  • TEMPERATURA DE SERVICIO -5°C a +70°C
CPR

Reacción al fuego: Eca

Sustancias peligrosas: NPD (prestación no determinada)

Especificaciones técnicas armonizadas: EN 50575:2014+A1:2016

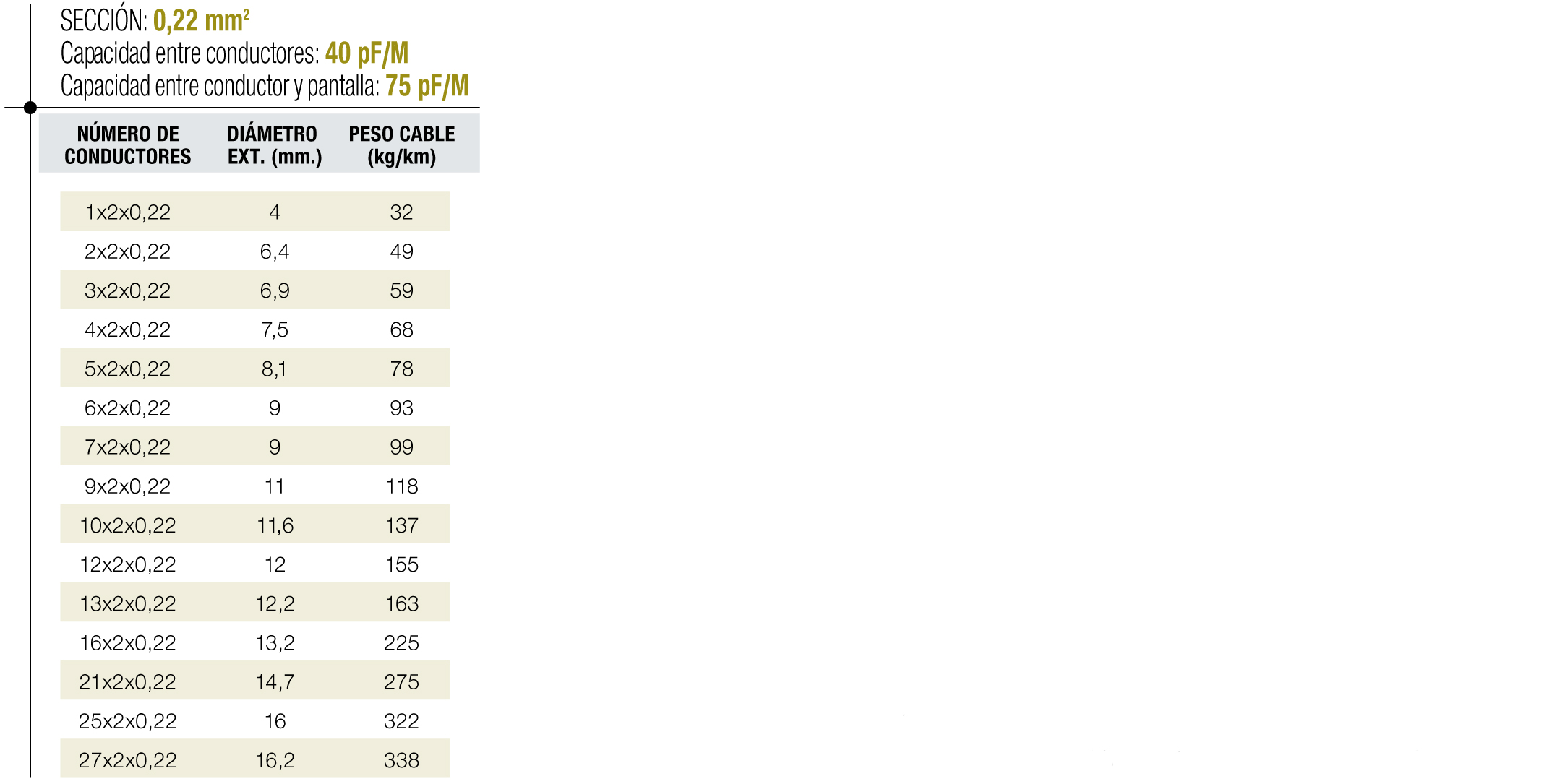

Tablas de dimensiones
R.E.M. = Resistencia Eléctrica Máxima
Tablas de dimensiones 1NOTA: También disponible con cubierta libre de halógenos bajo demanda.
