AUTOMOCION 105º (Cables para altas temperaturas)
Aplicaciones
Cable utilizado para aplicaciones de conexionado de motores, pequeños transformadores, donde se requiera una temperatura constante de trabajo de entre 90 °C y 105 °C.
Indicados para el cableado de componentes para vehículos de transporte por carretera.
Indicados para el cableado de componentes para vehículos de transporte por carretera.
Construcción Cables Unipolares
- Conductor: Cobre electrolítico recocido Sn Cl. 5
- S/Norma: UNE-EN 60228
- Aislamiento: PVC 105°C
- S/Norma: UNE 21131
- Cubierta ext.: PVC 105°C
Construcción Cables Manguera
- Conductor: Cobre electrolítico recocido Sn Cl. 5
- S/Norma: UNE-EN 60228
- Aislamiento: PVC 105°C
- S/Norma: UNE 21131
- Formación: Conductores cableados
- Cód. colores: – Hasta 5 unipolares: S/Norma UNE 21089, Tabla 1 (HD 308) – A partir de 6 conductores: 1 AM/VDE, resto negros numerados
- Cubierta ext.: PVC 105°C
- Color: Negro (bajo demanda se puede suministrar en otros colores)
Características
- Resistencia eléctrica conductor: Ω/km. S/Norma: UNE 21022
- Comportamiento al fuego: Cumple. S/Norma: UNE 20432 P.1
- Observaciones: Resto de ensayos de acuerdo a lo prescrito. S/Norma: UNE 21123-91-1 Tabla 5
- TENSIÓN DE SERVICIO 450/750 V.
- TENSIÓN DE ENSAYO 3.000/5.000 V. A.C.
- RADIO DE CURVATURA 10 x Ø ext. (mm)
- TEMPERATURA DE SERVICIO -40°C a +105°C

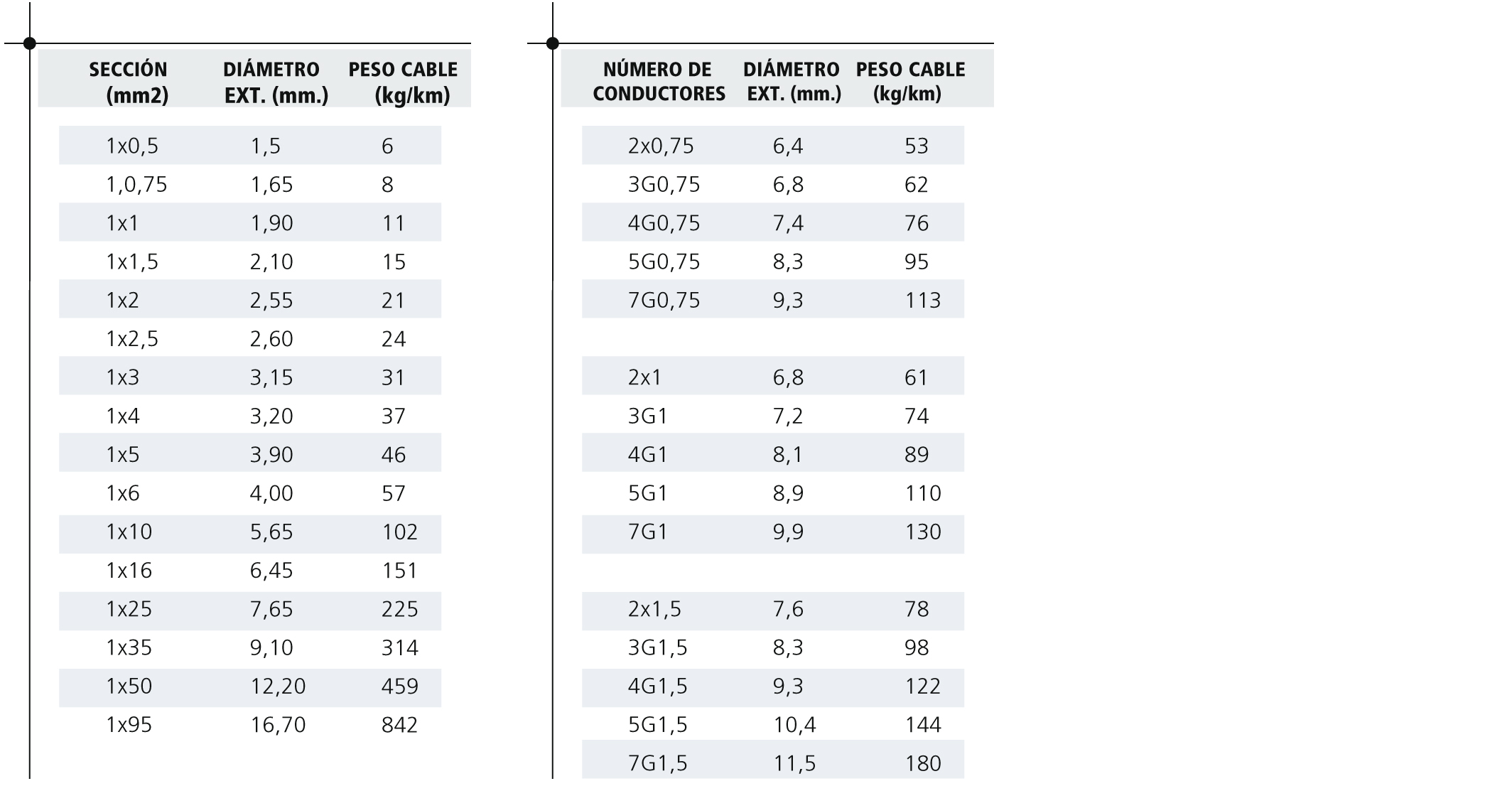

Tablas de dimensiones
G = con conductor AM/VDE
X = sin conductor AM/VDE
X = sin conductor AM/VDE
