ENCODER PVC

ENCODER PVC

ENCODER PVC

ENCODER PVC (Cables para cadenas portacables, robótica y servomotor)

Aplicaciones
Cable Encoder con cubierta exterior PVC. Debido al alto grado de especialización del aislamiento de los conductores, el PVC de la cubierta y su alta flexibilidad, estos cables son ideales para su uso en cadenas portacables y ofrecen una alta fiabilidad funcional.
Cumple con las exigencias de la compatibilidad electromagnética con un apantallamiento de aproximadamente un 85%.
Construcción
  • Conductor: Cobre pulido ultrafino
  • S/Norma: DIN VDE 0295 Cl. 6
  • Aislamiento: Poliuretano termoplástico
  • Formación: Conductores cableados
  • Cód. colores: Ver tabla
  • Separador: Envoltura textil que facilita el deslizamiento
  • Pantalla: Trenza hilos Cu Sn 85% cobertura, con hilo de drenaje
  • Separador: Envoltura de poliéster
  • Cubierta ext.: PVC
  • Color: Verde RAL 6018 (o naranja por encargo)
Características
  • Capacitancia mutua a 800 Hz: Conductor/conductor aprox. 135 nF/km
  • Resistencia aislamiento: Min 20 MOhm/km
  • TENSIÓN DE SERVICIO UL: 300 V. VDE: 0,14 – 0,34 mm²: 350 V.; 0,50 – 1,00 mm²: 500 V.
  • TENSIÓN DE ENSAYO Conductor/conductor: 2.000 V.; Conductor/pantalla: 1.000 V.
  • RADIO DE CURVATURA aprox. 10 x Ø ext. (mm)
  • TEMPERATURA DE SERVICIO móvil: -40°C a +80°C; fijo: -50°C a +90°C

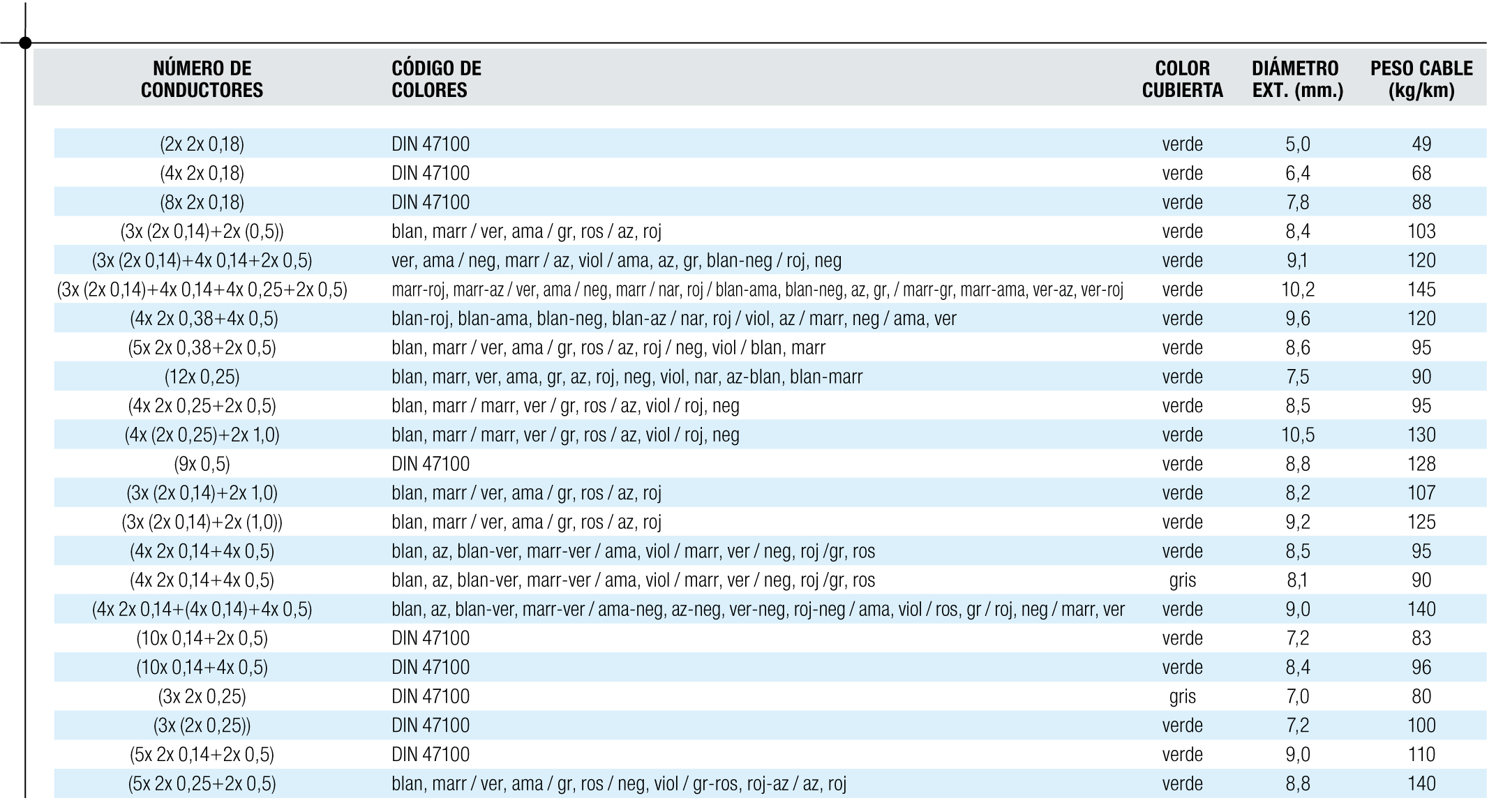

Tablas de dimensiones
R.E.M. = Resistencia Eléctrica Máxima
Tablas de dimensiones 1
