EXTRAFLEXIBLE APANTALLADO PUR-PUR

EXTRAFLEXIBLE APANTALLADO PUR-PUR

EXTRAFLEXIBLE APANTALLADO PUR-PUR

EXTRAFLEXIBLE APANTALLADO PUR-PUR (Cables para cadenas portacables, robótica y servomotor)

Aplicaciones
Estos cables apantallados son adecuados para la transferencia de datos y la conexión en maquinaria y motor debido al alto porcentaje de cobre de su pantalla que impide las perturbaciones eléctricas.
Es adecuado para su uso en condiciones climatológicas extremas gracias a sus buenas propiedades térmicas y químicas. (Rango de temperatura -40° C a +80° C).
Además posee unas excelentes propiedades mecánicas, por ejemplo su resistencia a la presión y a la abrasión que garantizan una larga vida de uso.
Construcción
  • Conductor: Cobre electrolítico recocido Pu Cl. 5 ó 6
  • S/Norma: DIN VDE 0295
  • Aislamiento: PUR
  • Formación: Conductores cableados
  • Cód. colores: Negros numerados según lo dispuesto en la Norma DIN VDE 0293; unipolar amarillo/verde a partir de 3 conductores
  • Separador: Tipo: Cinta
  • Composición: Algodón sobre capa exterior del cableado
  • Pantalla: Trenza hilos Cu Sn 80% cobertura + cinta algodón bajo cubierta ext.
  • Cubierta ext.: PUR
  • Color: Gris
Características
  • No propagador de la llama. S/Norma: IEC 60332-1-2
  • Resistencia a aceites. S/Norma: DIN EN 60811-2-1
  • Resistencia química: Buena
  • Resistencia a radiación: 100 x 106 cJ/Kg
  • TENSIÓN DE SERVICIO 300/500 V.
  • TENSIÓN DE ENSAYO 3.000 V.
  • RADIO DE CURVATURA 7,5 x Ø ext. (mm)
  • TEMPERATURA DE SERVICIO móvil: -40°C a +80°C; fijo: -50°C a +80°C
Tablas de dimensiones
R.E.M. = Resistencia Eléctrica Máxima

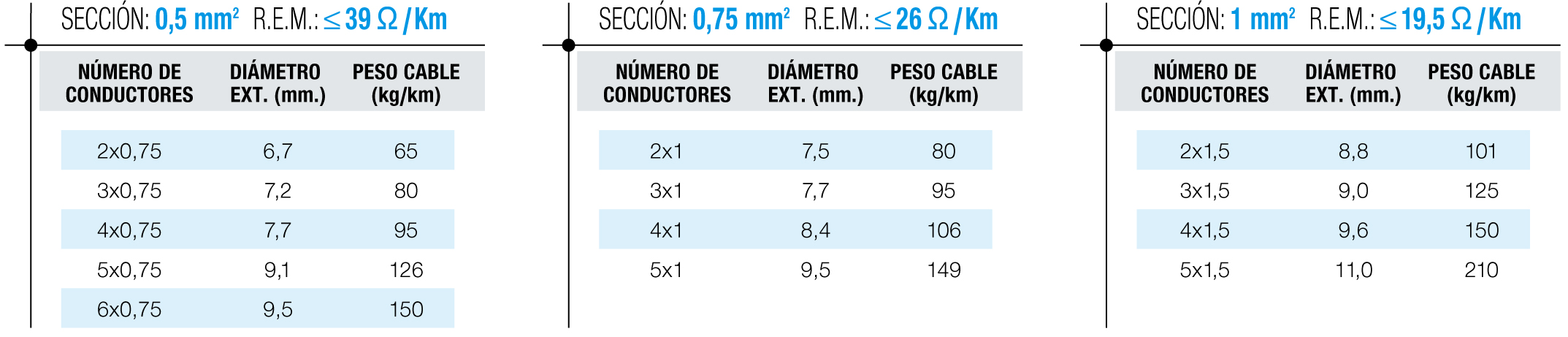

Tablas de dimensiones 1

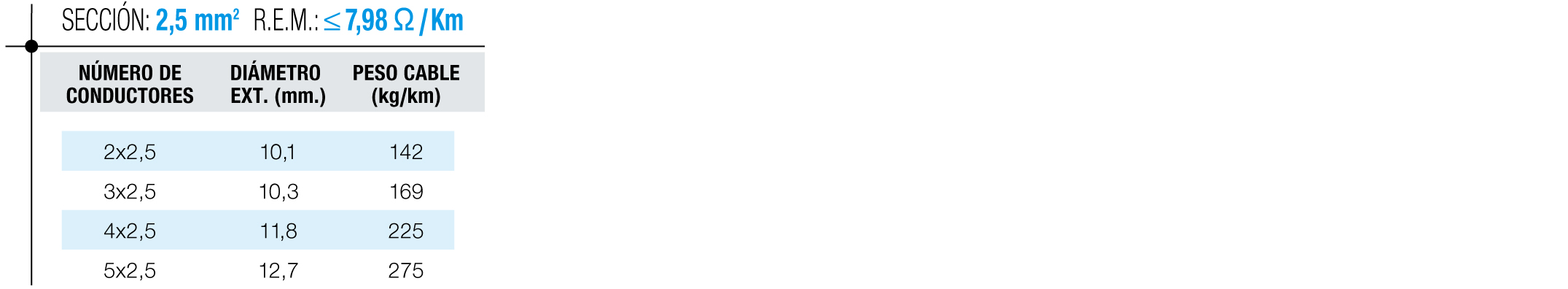

Tablas de dimensiones 2
