EXTRAFLEXIBLE APANTALLADO PVC-PVC

EXTRAFLEXIBLE APANTALLADO PVC-PVC

EXTRAFLEXIBLE APANTALLADO PVC-PVC

EXTRAFLEXIBLE APANTALLADO PVC-PVC (Cables para cadenas portacables, robótica y servomotor)

Aplicaciones
Indicados como cables de alimentación y control apantallados altamente flexibles, para su uso en la industria de la máquina herramienta, en la robótica y en cualquier ámbito donde la alta flexibilidad sea esencial.
Estos cables han demostrado un excelente rendimiento en combinación con las bandejas de cable standard.
Son adecuados para usos flexibles en instalaciones mecánicas con movimiento.
Construcción
  • Conductor: Cobre electrolítico recocido Pu Cl. 5 ó 6
  • S/Norma: DIN VDE 0295, IEC 60228
  • Aislamiento: PVC
  • S/Norma: DIN VDE 0207 p. 4
  • Formación: Conductores cableados
  • Cód. colores: Negros numerados según lo dispuesto en la Norma DIN VDE 0293; unipolar amarillo/verde a partir de 3 conductores
  • Separador: Tipo: Cinta
  • Composición: Trenza de cobre estañado, cobertura aproximada al 85%
  • Cubierta: PVC
  • Color: Gris
Características
  • No propagador de la llama. S/Norma: IEC 60332-1-2
  • Resistencia a aceites. S/Norma: DIN EN 60811-2-1 (sólo aceites minerales)
  • Resistencia química: Buena
  • Resistencia a radiación: 8 x 107 cJ/Kg
  • TENSIÓN DE SERVICIO 300/500 V.
  • TENSIÓN DE ENSAYO 3.000 V.
  • RADIO DE CURVATURA 7,5 x Ø ext. (mm)
  • TEMPERATURA DE SERVICIO móvil: +5°C a +90°C; fijo: -40°C a +90°C
Tablas de dimensiones
R.E.M. = Resistencia Eléctrica Máxima

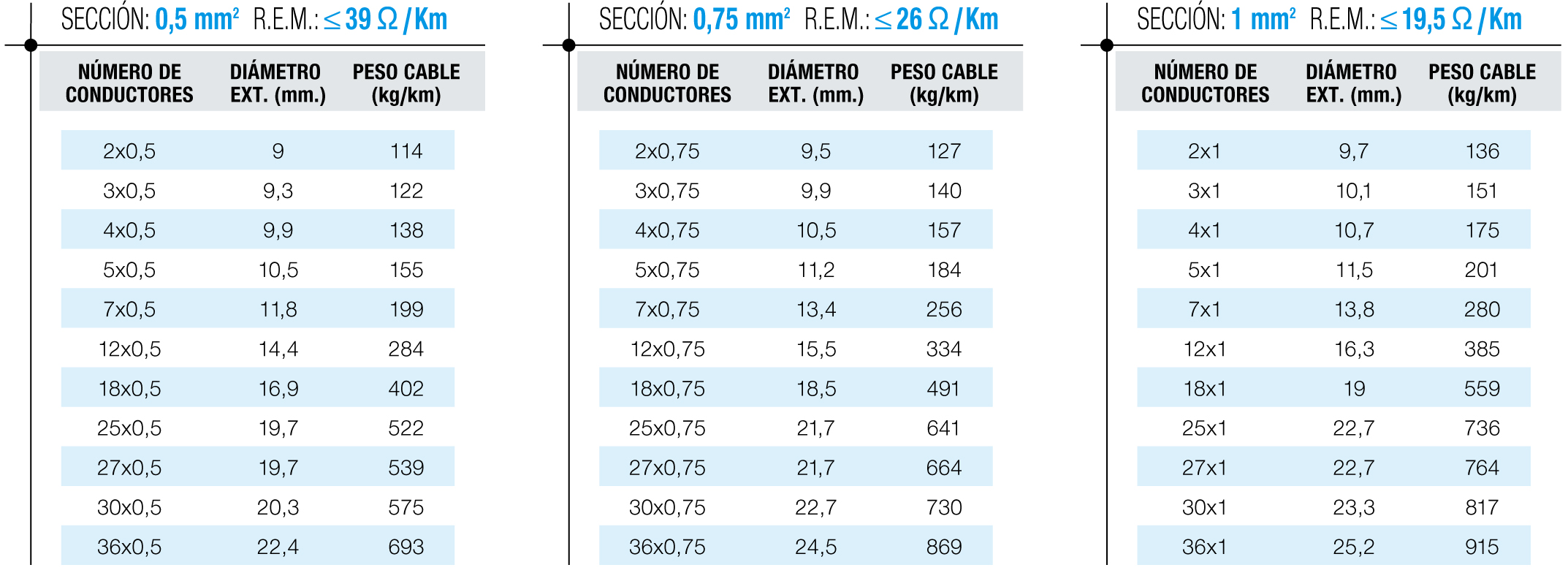

Tablas de dimensiones 1

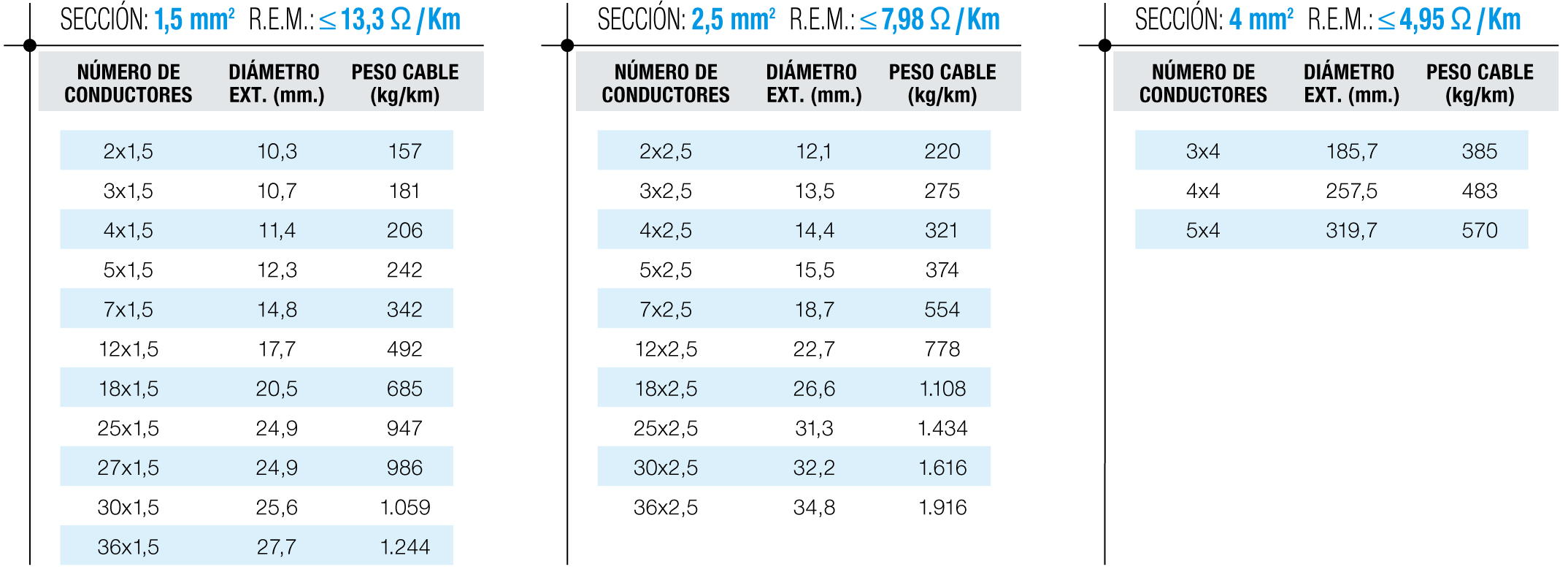

Tablas de dimensiones 2

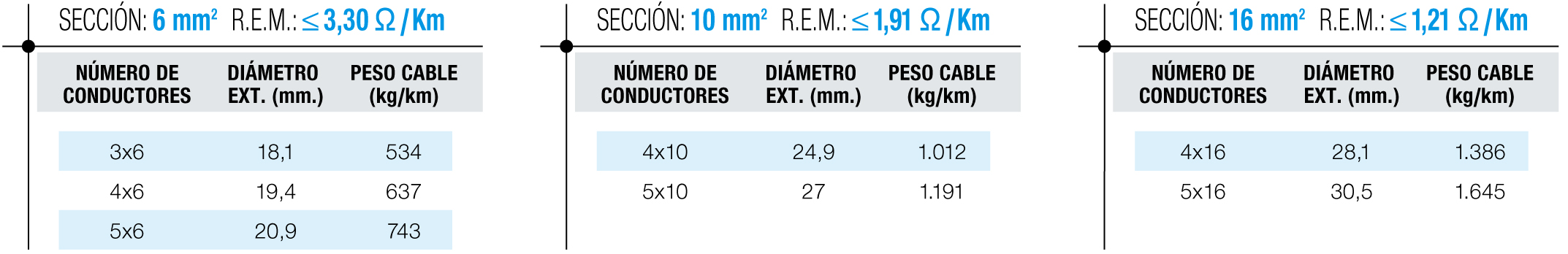

Tablas de dimensiones 3
