EXTRAFLEXIBLE APANTALLADO TPE-PUR (Cables para cadenas portacables, robótica y servomotor)

Aplicaciones
Cable apantallado especial para cadenas porta cables especialmente indicados para transmisión de impulsos sin interferencias y para su uso en maquinaria, máquina-herramienta, robots y autómatas articulados que requieran flexión continua. Están desarrollados de acuerdo a las nuevas necesidades tecnológicas.
Estos cables de control de alta flexibilidad y deslizamiento garantizan un servicio óptimo por largo tiempo.
Estos cables son resistentes a: Agua, Ozono, Radiación UV, disolventes, ácidos, alcaloides y líquidos hidráulicos. Aptos para uso en exteriores, pero no para ser enterrados sin aislamiento.
Construcción
  • Conductor: Cobre electrolítico recocido Pu Cl. 5 ó 6
  • S/Norma: DIN VDE 0295
  • Aislamiento: TPE-E
  • Formación: Conductores cableados
  • Cód. colores: Negros numerados según lo dispuesto en la Norma DIN VDE 0293; unipolar amarillo/verde a partir de 3 conductores
  • Separador: Tipo: Cinta
  • Composición: Algodón sobre capa exterior del cableado
  • Cubierta int.: PVC
  • Pantalla: Trenza hilos Cu Sn 80% cobertura entre 2 cintas de algodón
  • Cubierta ext.: PUR
  • Color: Gris
Características
  • Resistencia a aceites. S/Norma: VDE 472 Teil 803/B
  • Resistencia química: Buena
  • Resistencia a radiación: 5 x 107 cJ/Kg
  • Resistencia a flexiones alternas: Muy buena
  • No propagador de la llama. S/Norma: UNE-EN 60332-1
  • Libre de halógenos. S/Norma: UNE-EN 50267
  • TENSIÓN DE SERVICIO 300/500 V.
  • TENSIÓN DE ENSAYO 3.000 V.
  • RADIO DE CURVATURA 7,5 x Ø ext. (mm)
  • TEMPERATURA DE SERVICIO móvil: -5°C a +70°C; fijo: -40°C a +80°C
Tablas de dimensiones
R.E.M. = Resistencia Eléctrica Máxima

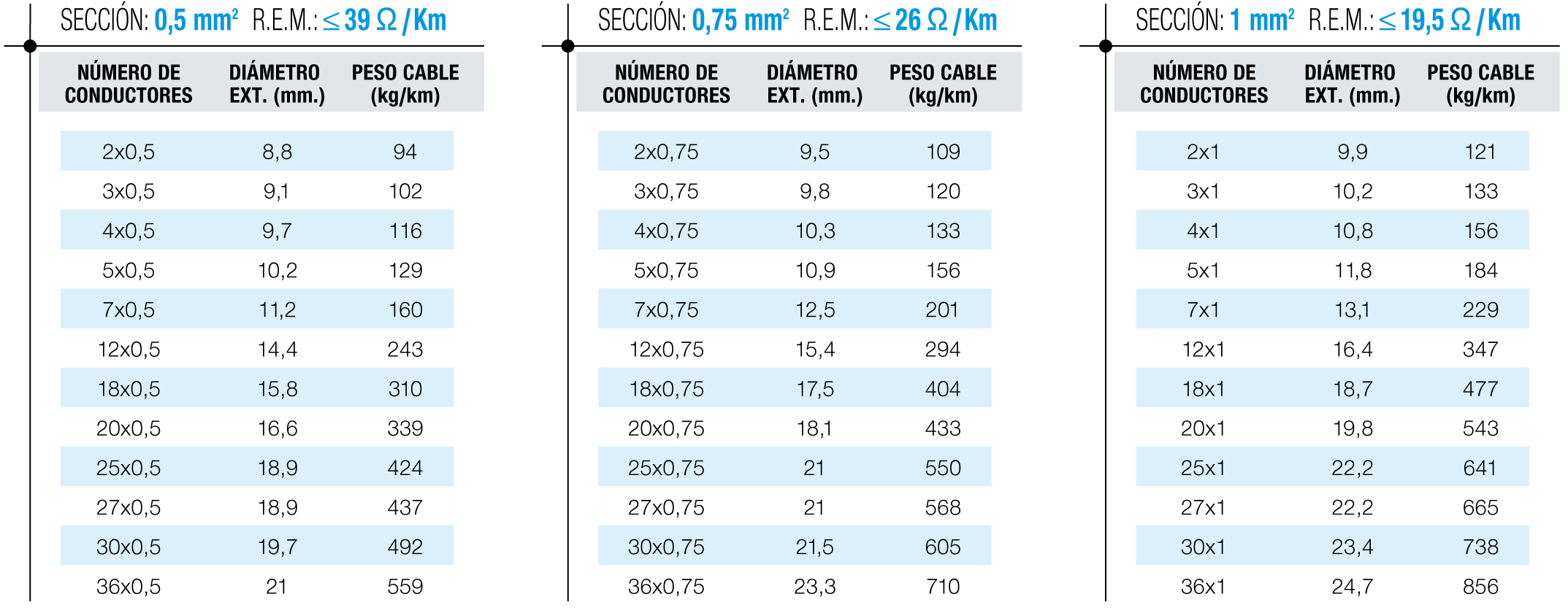

Tablas de dimensiones 1

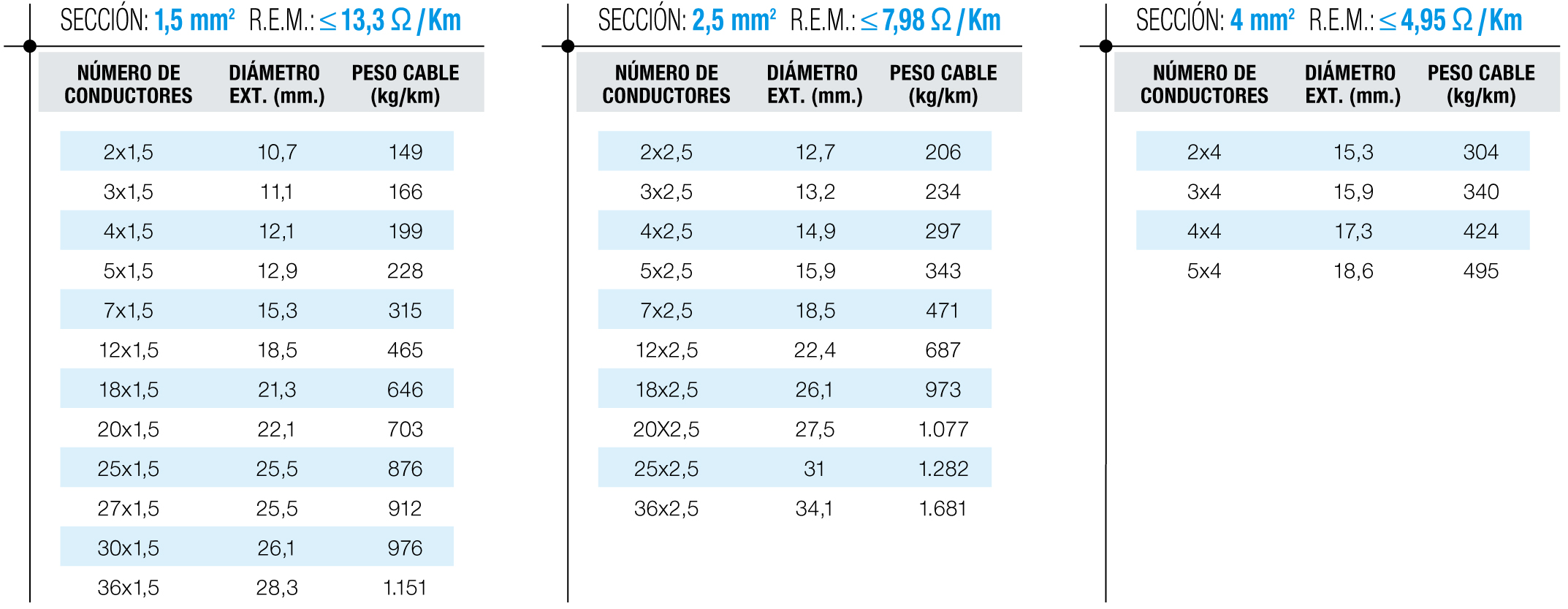

Tablas de dimensiones 2

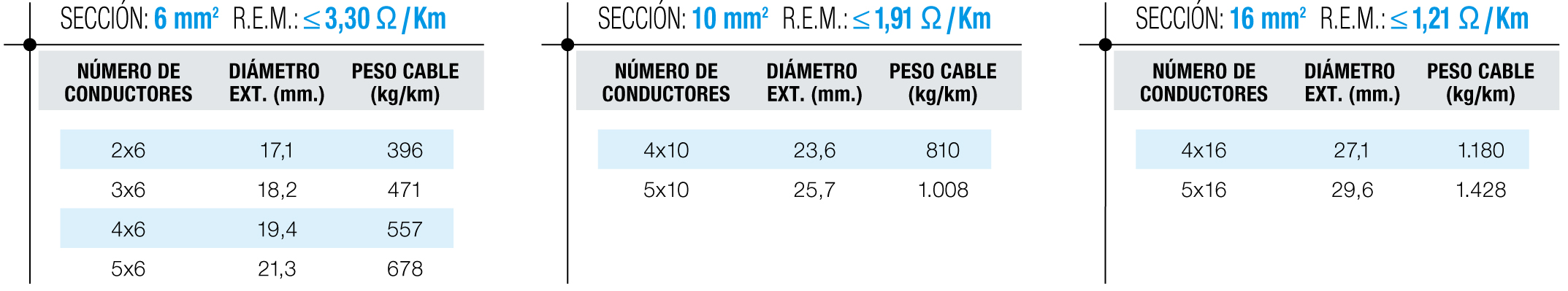

Tablas de dimensiones 3
