PLANO NEOPRENO APANTALLADO (M(StD)HöU)

PLANO PVC APANTALLADO

PLANO PVC APANTALLADO

PLANO PVC APANTALLADO (Cables para elevación y transporte)

Aplicaciones
Cables de potencia, control y señal para guirnaldas de grúas, góndolas de transporte, líneas transfer, máquinas-herramientas y unidades móviles de TV. En general, cualquier sistema que precise de un protección EMC para la transmisión de señales y los cables trabajen en flexión continua. Es flexible en frío y está libre de sustancias perjudiciales; laca y silicona.
Construcción
  • Conductor: Cobre electrolítico recocido Clase 5/6
  • S/Norma: IEC 60228
  • Aislamiento: PVC
  • Cód. colores: – Hasta 5 conductores: S/DIN 0293-308 (HD 308 S2) – 6+ conductores: 1 AM/VDE, resto numerados
  • Formacion: Conductores y grupos en paralelo
  • Pantalla: Trenza (o hilo en espiral) de cobre al 85% para cada conductor individual o al grupo de conductores
  • Cubierta: PVC
Características
  • Autoextinguible y retardante a la llama. S/Norma: IEC 332-1
  • TENSIÓN DE SERVICIO Sección: 0,5 mm² = 300 V; >1 mm² = 300/500 V
  • TENSIÓN DE ENSAYO 1.200 V/2.000 V
  • RADIO DE CURVATURA 10 x Ø ext. (mm)
  • TEMPERATURA DE SERVICIO Serv. estático: -25º a -40 ºC +60ºC a +70 ºC; Serv. dinámico: -25ºC a -30 ºC +60ºC a +70 ºC
Observaciones: Construcción: VDE 0250

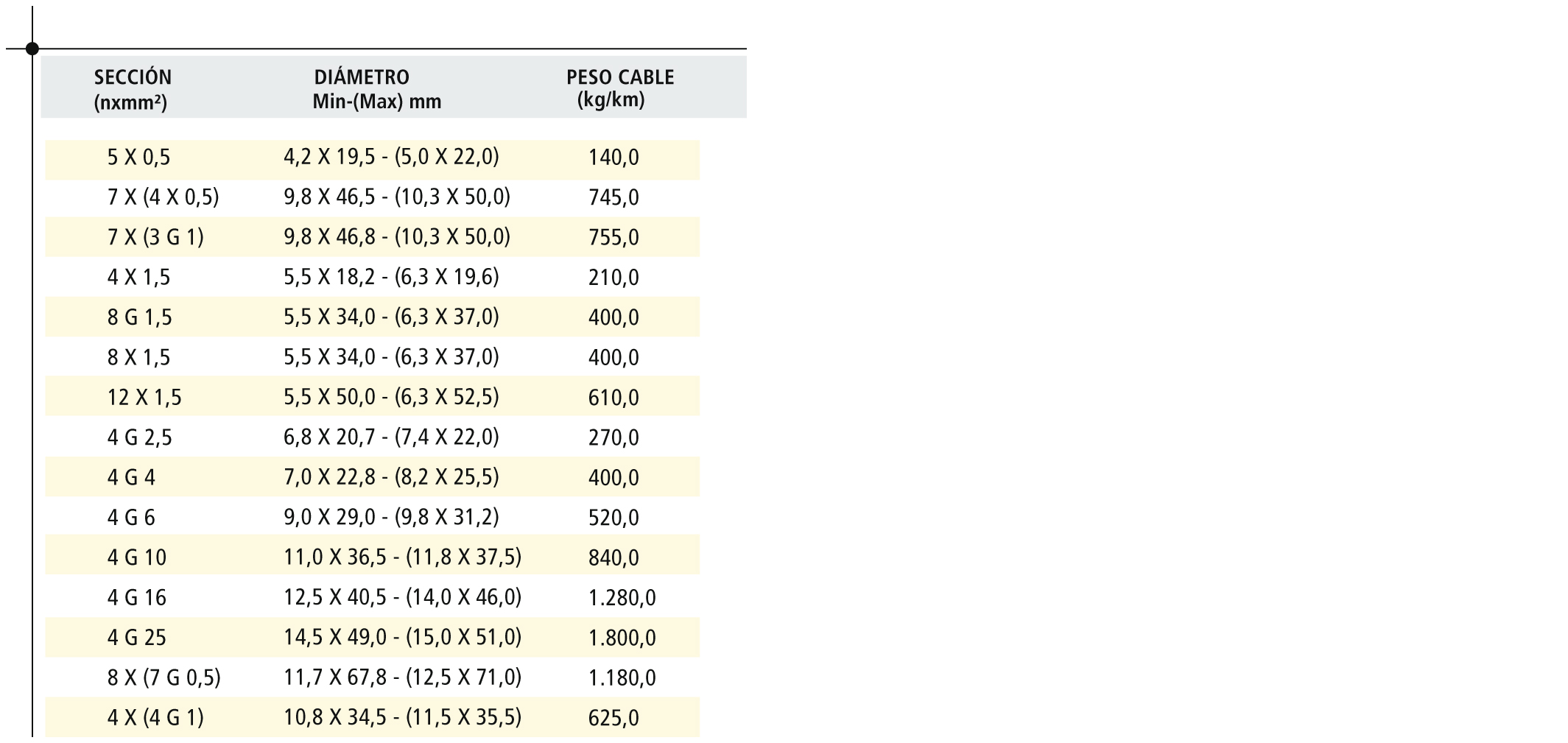

Tablas de dimensiones
Tablas de dimensiones 1
