PLANO PVC H05VVH6-F Y H07VVH6-F (Cables para elevación y transporte)

Aplicaciones
Cable plano flexible de gran resistencia a aceites, grasa e hidrocarburos, para aplicaciones de maniobra y control de automatismos en puentes grúa, pórticos, etc.
Construcción
  • Conductor: Cobre electrolítico recocido Pu Cl. 5 o 6
  • S/Norma: UNE-EN 60228
  • Aislamiento: PVC Tipo TI2, S/UNE-EN 50363-3
  • Formación: Paralelo
  • Cód. colores: – Hasta 5 conductores: S/EN 50334 (HD 308) – 6+ conductores: 1 AM/VDE, resto numerados, S/UNE-EN 50214
  • Cubierta: PVC/NBR tipo TM2, S/UNE-EN 50363-4-1
  • Color: Negro
Características
  • No propagador de la llama. S/Norma: EN 60332-1 / IEC 60332-1
  • TENSIÓN DE SERVICIO 300/500 V. hasta sección 1 mm²; 450/750 V. desde sección 1,5 mm²
  • TENSIÓN DE ENSAYO 2.500 V. 5 minutos
  • RADIO DE CURVATURA 5 x Ø ext. (mm)
  • TEMPERATURA DE SERVICIO 0ºC a +70ºC
Observaciones: Resto de ensayos de acuerdo a lo prescrito en la norma UNE-EN 50214
Tablas de dimensiones
R.E.M. = Resistencia Eléctrica Máxima

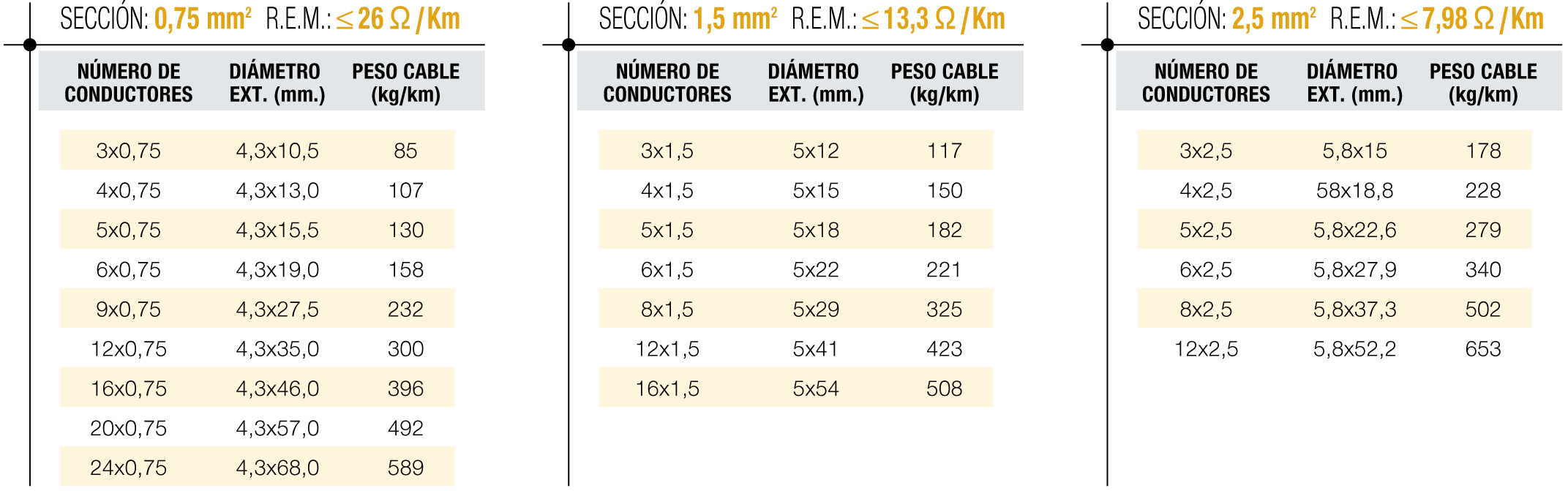

Tablas de dimensiones 1

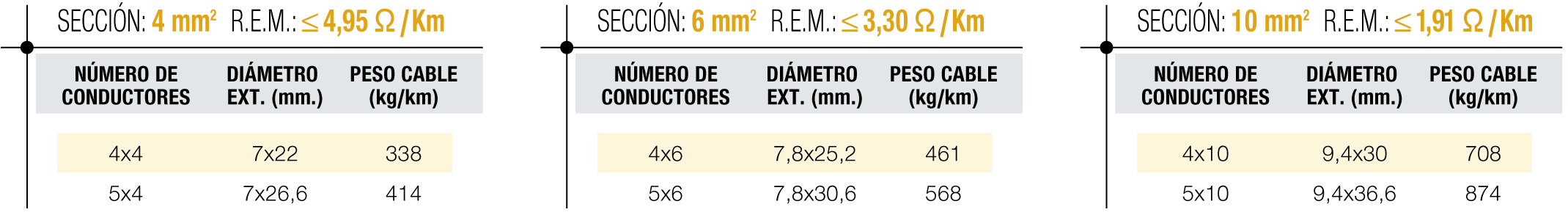

Tablas de dimensiones 2

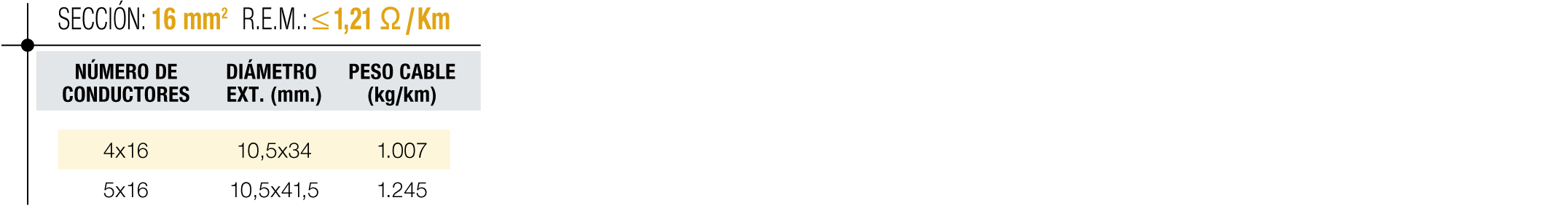

Tablas de dimensiones 3
