MODBUS (Cables para automatización sistema bus)
Aplicaciones
Modbus es un protocolo de comunicación industrial, que normalmente podemos encontrar en fábricas y edificios inteligentes.El objetivo del protocolo es la transmisión de información entre distintos equipos electrónicos conectados a un mismo bus. Muchos dispositivos de campo lo usan para poder comunicarse con PLC’s y SCADA’s.
Construcción
- Conductor: Cobre electrolítico flexible pulido
- S/Norma: UNE EN 13602
- Aislamiento: Polietileno
- Cableado: Pares trenzados. Cableado del conjunto en capas concéntricas.
- Pantalla par: Cinta de aluminio/poliéster.
- Cód. colores: Negro/rojo,blanco/negro y negro/verde
- Cubierta: PVC
Características eléctricas
- Resistencia al conductor: 78.40< Ω/km
- Resistencia del aislamiento: >500 MΩ/km
- Impedancia: 103.89 Ω
- Capacidad nominal: 42.64 pF/m
- Diámetro exterior: 8.24 mm
- TENSIÓN DE SERVICIO 100 V.
- TENSIÓN DE ENSAYO 500 V.
- RADIO DE CURVATURA 15 x Ø ext. (mm)
- TEMPERATURA DE SERVICIO Serv. Móvil: -5ºC a +70ºC; Serv. Fijo: -15ºC a +70ºC
Observaciones: Construcción: UNE EN 13602

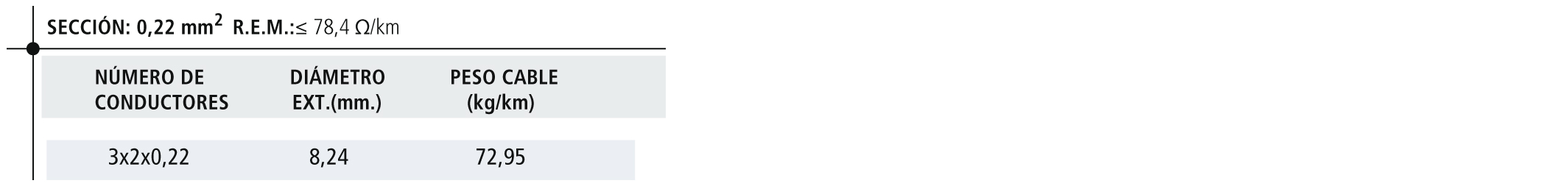

Tablas de dimensiones
